QUY TRÌNH THIẾT KẾ TỦ ĐIỆN CHI TIẾT VÀ ĐẦY ĐỦ NHẤT
Trong lĩnh vực thiết kế tủ điện, mỗi dự án đều yêu cầu một quy trình rõ ràng, chính xác để đảm bảo tính an toàn, hiệu quả và tiết kiệm chi phí. Nếu bạn là người mới bắt đầu hoặc chưa có nhiều kinh nghiệm thực tế, quy trình thiết kế tủ điện có thể khiến bạn cảm thấy khó khăn. Tuy nhiên, nếu nắm vững các bước cơ bản, bạn sẽ tự tin hơn khi thực hiện công việc này.
Trong bài viết này, Tự Động Hóa PLCTECH sẽ chia sẻ quy trình thiết kế tủ điện chi tiết qua 6 bước cơ bản.

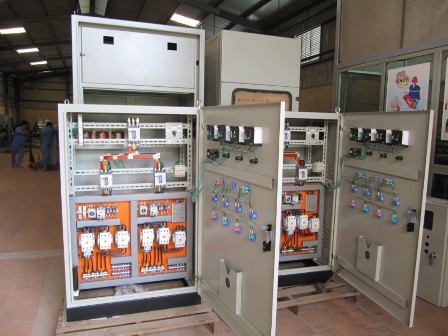

Hình ảnh của một tủ điện
1. Xác Định Phương Án Tính Toán Kỹ Thuật Và Lựa Chọn Thiết Bị
Bước đầu tiên và cũng là bước quan trọng nhất trong quy trình thiết kế tủ điện là xác định các thông số kỹ thuật và lựa chọn thiết bị điện phù hợp với yêu cầu thực tế của hệ thống.
+ Công suất và yêu cầu sử dụng: Cần tính toán kỹ lưỡng công suất tối đa và các yêu cầu sử dụng của hệ thống điện để lựa chọn thiết bị phù hợp. Điều này sẽ giúp xác định các thiết bị có thông số kỹ thuật như điện áp, dòng điện, và khả năng hoạt động trong môi trường cụ thể.
+ Lựa chọn thiết bị: Sau khi có yêu cầu sử dụng, bạn cần chọn các thiết bị như rơ le, contactor, biến tần, đồng hồ đo lường, bộ điều khiển, v.v., đảm bảo các thiết bị này đáp ứng được các tiêu chí kỹ thuật, đồng thời phù hợp với ngân sách đầu tư.
+ Cân đối chi phí và hiệu suất: Lựa chọn thiết bị không chỉ dựa vào hiệu suất và tính năng mà còn cần đảm bảo chi phí hợp lý. Thiết bị quá cao cấp so với yêu cầu có thể làm tăng chi phí sản phẩm, trong khi thiết bị chất lượng kém có thể ảnh hưởng đến độ bền và độ tin cậy của hệ thống.
2. Thiết Kế Sơ Đồ Thiết Bị Và Nguyên Lý Hoạt Động
Khi các thiết bị đã được lựa chọn, bước tiếp theo là thiết kế sơ đồ các thiết bị trong tủ điện và nguyên lý hoạt động của hệ thống. Đây là bước vô cùng quan trọng để đảm bảo tính đồng bộ và hiệu quả hoạt động của toàn bộ hệ thống.
+ Sơ đồ nguyên lý hoạt động: Sơ đồ này mô tả cách các thiết bị hoạt động và kết nối với nhau trong hệ thống tủ điện. Cần đảm bảo sơ đồ chính xác và đầy đủ, giúp người vận hành dễ dàng hiểu và theo dõi hệ thống.
+ Tối ưu hóa thiết kế: Tủ điện không chỉ cần đảm bảo đầy đủ các chức năng mà còn phải tối ưu hóa về mặt không gian, vật tư và chi phí. Việc lựa chọn cách bố trí hợp lý sẽ giúp tiết kiệm chi phí và giảm thiểu lãng phí trong quá trình thi công.
+ Khả năng mở rộng: Trong khi thiết kế, bạn cần dự tính đến khả năng mở rộng của hệ thống tủ điện trong tương lai, sao cho việc thêm thiết bị hay thay đổi không gây ảnh hưởng đến hoạt động chung của tủ.

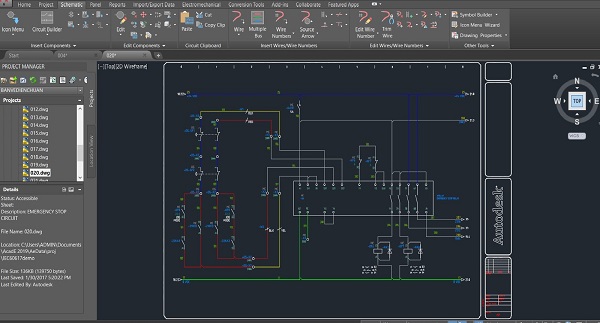

Sơ đồ đấu nối tủ điện
3. Lắp Đặt Vỏ Tủ Và Thiết Bị
Sau khi sơ đồ thiết kế được xác định, bước tiếp theo là lắp đặt vỏ tủ và thiết bị lên mặt tủ. Đây là giai đoạn quan trọng để tạo hình dáng và cấu trúc cho tủ điện, đồng thời đảm bảo tất cả các thiết bị được lắp đặt đúng vị trí.
+ Vị trí các thiết bị: Các thiết bị như đồng hồ đo, đèn báo nguồn cần được lắp ở vị trí dễ quan sát, thường là phía trên. Các nút nhấn, công tắc và các thiết bị điều khiển khác nên được lắp ở phía dưới để dễ dàng thao tác.
+ Tối ưu không gian: Các thiết bị cần được sắp xếp sao cho hợp lý, đảm bảo không gian trong tủ không bị chật chội, giúp quá trình bảo trì và kiểm tra diễn ra thuận lợi.
Hình ảnh: Lớp học viên lớp Tủ điện tại PLCTECH
4. Sắp xếp các thiết bị trong tủ
Sau khi lắp đặt vỏ tủ, việc sắp xếp các thiết bị bên trong tủ cũng rất quan trọng để đảm bảo sự an toàn và tiện lợi trong quá trình vận hành.
+ Nhóm thiết bị điều khiển: Các thiết bị như rơ le bảo vệ, bộ điều khiển, cảm biến nên được đặt ở phía trên tủ để thuận tiện cho việc điều khiển và giám sát.
+ Nhóm khí cụ điện đóng cắt: Các thiết bị như Aptomat, Contactor, Khởi động từ thường được lắp ở phía dưới cùng của tủ để dễ dàng thao tác khi cần thiết.
+ Aptomat tổng: Aptomat tổng cung cấp nguồn cho toàn bộ hệ thống và nên được đặt ở vị trí trung tâm tủ điện hoặc góc cao bên trái, sao cho người vận hành có thể dễ dàng thao tác.
+ Cầu đấu: Đặt cầu đấu ở phía dưới cùng của tủ để thuận tiện trong việc đấu nối dây điện.

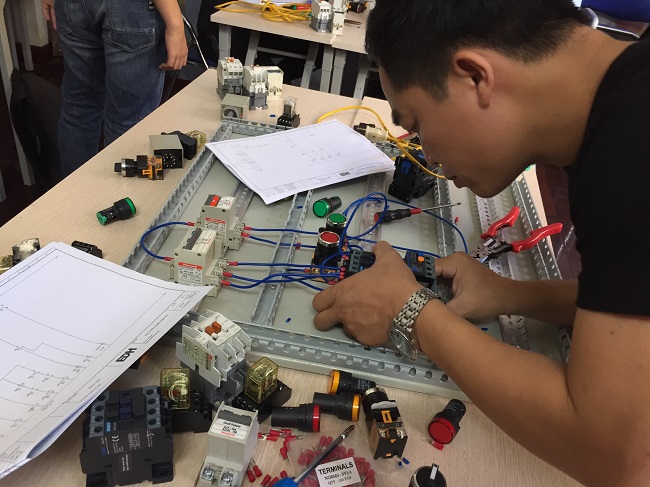

Học viên tại PLCTECH đang thực hành lắp đặt tủ điện
5. Đấu dây điện hệ thống tủ điện
Đấu dây điện là công đoạn đòi hỏi sự chính xác cao và cần tuân thủ các quy chuẩn an toàn. Mỗi dây dẫn cần được kết nối một cách gọn gàng, khoa học và dễ dàng bảo trì.
+ Phân biệt dây cáp: Các dây điện cần được phân màu rõ ràng (đỏ, vàng, xanh, đen) và đánh số thứ tự để dễ dàng nhận diện trong quá trình kiểm tra hoặc sửa chữa.
+ Chống nhiễu cho dây tín hiệu: Dây dẫn tín hiệu (như dây truyền thông, dây Encoder) cần có lớp vỏ bọc chống nhiễu để đảm bảo tín hiệu ổn định.
+ Tiêu chuẩn đấu dây: Các dây mạch điều khiển và mạch động lực cần đi vuông góc nhau, đảm bảo tuân thủ theo các tiêu chuẩn kỹ thuật và an toàn.
+ Kiểm tra kỹ trước khi cấp nguồn: Sau khi đấu dây xong, cần kiểm tra toàn bộ hệ thống để phát hiện lỗi nếu có. Nên chạy thử không tải trước khi đấu tải vào tủ điện.
6. Kiểm tra và Test tủ điện
Bước cuối cùng trong quy trình thiết kế tủ điện là kiểm tra và test toàn bộ hệ thống trước khi xuất xưởng hoặc lắp đặt tại hiện trường.
+ Kiểm tra các kết nối: Đảm bảo các kết nối giữa các thiết bị và dây dẫn đều chính xác và chắc chắn.
+ Chạy thử nghiệm: Thực hiện chạy thử nghiệm với hệ thống không tải để kiểm tra sự hoạt động của các thiết bị.
+ Đo và kiểm tra các thông số: Kiểm tra các thông số như điện áp, dòng điện để đảm bảo tủ điện hoạt động ổn định và đạt các yêu cầu kỹ thuật.
Kết Luận:
Trên đây là quy trình thiết kế tủ điện chi tiết và đầy đủ nhất, giúp bạn có cái nhìn tổng quan về cách thức thực hiện một dự án thiết kế tủ điện từ A-Z. Mỗi bước đều rất quan trọng để đảm bảo rằng tủ điện hoạt động hiệu quả, an toàn và tiết kiệm chi phí. Hãy chú ý đến từng bước trong quá trình thiết kế và thi công để mang lại những sản phẩm chất lượng và bền vững.
