6 LỆNH BẮT ĐIỂM TRONG AUTOCAD

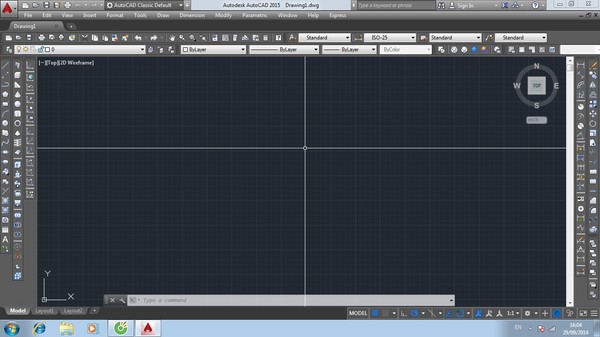

AutoCAD là phần mềm quá quen thuộc, không thể thiếu trong công việc của dân kỹ thuật. Nó là công cụ hỗ trợ đắc lực cho việc thiết kế, xử lý, trình bày, lên bản vẽ kỹ thuật. Đặc biệt Autocad cho phép bạn sử dụng các lệnh bắt điểm trong AutoCad: Thực hiện bắt điểm cho tâm, đường giao nhau, trung điểm…

PLCTECH đã tổng hợp 6 lệnh bắt điểm quan trọng nhất mà chúng ta cần nắm vững. Mời các bạn theo dõi ở phần nội dung chi tiết  sau đây.

1/ Lệnh bắt điểm trong AutoCAD Temporary Track Point

Lệnh Temporary Track Point là lệnh bắt điểm trong Cad thông dụng nhất. Nó được nhiều nhà thiết kế ưu tiên sử dụng. Dùng để truy bắt điểm tham chiếu tạm thời. Giúp người dùng xác định được điểm sẽ đi qua một điểm thẳng hàng có sẵn trên bản vẽ.

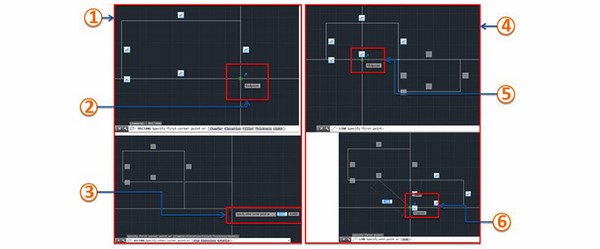

Các bước thực hiện lệnh bắt điểm Temporary Track Point:

B1: Vẽ một điểm bắt đầu của một đoạn thẳng.

B2: Nhấn Shift + chuột và gõ chữ K rồi chọn một điểm tham chiếu trên hình vẽ. Lúc này, trên bản vẽ sẽ xuất hiện các nét đứt màu xanh. Bạn chỉ cần bấm chuột trái vào hình dấu chéo trên bản vẽ là hoàn thành được điểm thứ 2.

Lưu ý: Trước khi sử dụng là bạn nên sử dụng phím F11 để bật chức năng Object snap tracking (trong trường hợp chức năng này đang tắt).

2/ Lệnh bắt điểm trong AutoCAD: Mid Between 2 Points

Lệnh bắt điểm trong Cad tiếp theo là Mid Between 2 Points. Được dùng để truy bắt điểm tâm của hình chữ nhật, hình vuông và điểm giữa của 2 hình hoặc 2 đoạn thẳng bất kỳ trên bản vẽ.

Các bước thực hiện lệnh bắt điểm trong AutoCAD: Mid Between 2 Points

B1: Để bắt được điểm tâm của hình vuông hoặc hình chữ nhật trên bản vẽ thì bạn gõ lệnh Line.

B2: Dòng command Specify first point, bạn nhập m2p rồi chọn góc thứ nhất của hình vuông và bấm chuột trái để bắt điểm endpoint. Góc thứ 2 của hình bạn thực hiện tương tự như với góc thứ nhất.

3. Lệnh bắt điểm trong Cad: Point Filters

Lệnh Point Filters có chức năng dùng để truy bắt điểm tham chiếu với 1 điểm cho trước theo trục X, Y, Z trong chế độ vẽ 3 chiều.

Các bước thực hiện:

B1: Gõ lệnh Line, trong dòng command Specify first point, nhập X và ấn Enter để hiển thị lệnh.

B2: Nhấn chuột trái vào một điểm trên hình vẽ mà bạn muốn dùng để làm điểm cố định cho phương của trục X. Trên tham chiếu Y, bạn chọn 1 điểm gióng sao cho vuông góc và giao nhau với đường kéo dài qua điểm của trục X mà bạn đã thiết lập.

B3: Nhấn Enter để kết thúc thao tác.

4. Lệnh Endpoint

Endpoint là lệnh bắt điểm trong Cad dùng để bắt điểm đầu mút của một đoạn thẳng.

Lệnh này dùng để bắt mút của các đoạn thẳng cấu tạo nên các hình trong bản vẽ như: hình chữ nhật, hình vuông, hình đa tuyến, hình đa giác…

5. Lệnh Intersection

Đối với lệnh Intersection thì bạn dùng để truy bắt điểm giao nhau giữa 2 đường thẳng của một đối tượng hình học trên bản vẽ như: hình tròn, hình tam giác, hình chữ nhật, hình elip… Bên cạnh đó, bạn cũng có thể dùng lệnh này để bắt điểm cắt nhau giữa các đoạn thẳng với một hình học trong bản vẽ.

6. Lệnh Extension

Lệnh Extension là lệnh dùng để bắt điểm trong Cad đối với một tham chiếu kéo dài của đường thẳng bất kỳ trên bản vẽ.

Các bước thực hiện lệnh bắt điểm trong Autocad: Extension.

B1: Để thực hiện bắt điểm thì đầu tiên bạn cần nhấn phím Shift, giữ chuột và nhấn chữ X.

B2: Tiếp tục kéo chuột đến gần với đầu mút của đoạn thẳng mà bạn cần vẽ nối dài. Lúc này, trên đối tượng sẽ xuất hiện một dấu X nhỏ, bạn sẽ kéo chuột theo phương của đoạn thẳng cho đến khi xuất hiện đường nét đứt màu xanh.

B3: Kết thúc, bạn nhấn phím trái chuột vào điểm cần bắt nằm trên đường đứt, rồi nhấn Enter để hoàn chỉnh.

Bên cạnh việc bạn sử dụng các lệnh để bắt điểm trong Cad bạn cũng có thể sử dụng Object Snap để cài đặt chế độ bắt điểm tự động trong AutoCad. Lưu ý rằng hướng dẫn này áp dụng cho toàn bộ các phiên bản của AutoCad nên bạn có thể áp dụng nó được ngay trên phiên bản mà bạn đang có.

Chế độ bắt điểm Object Snap

Cách thực hiện như sau:

Tại dòng lệnh Command bạn nhập lệnh DS –> Enter để mở hộp thoai mới Drafting Settings.

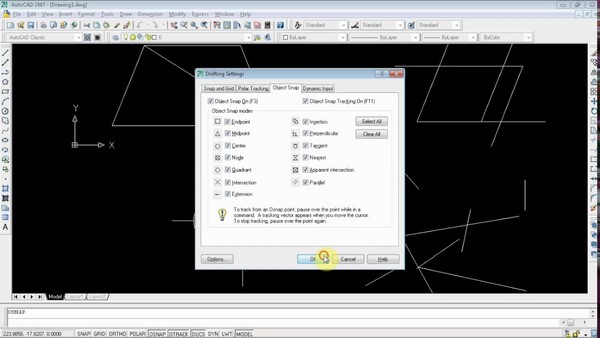

Lúc này sẽ xuất hiện bảng hộp thoại Drafting Settings:

Lưu ý:

– Object Snap On (F3): Đây chính là lựa chọn dùng để tắt hoặc bật chức năng truy bắt điểm trong AutoCad.

Có một hạn chế trong chức năng tự động truy bắt điểm này đó là nó rất dễ bị vướng do điểm truy bắt bị nhảy hoặc vướng lung tung, dẫn đến việc khó khăn trong khi sử dụng.

Tuy nhiên mỗi người một phong cách vẽ khác nhau, cũng như còn phải dựa vào tính chất bản vẽ của bạn, do đó bạn nên tự đưa ra lựa chọn trong quá trình vẽ.
