6 Loại PLC Họ FX Của Mitsubishi

Các bộ điều khiển lập trình PLC của Mitsubishi rất phong phú về chủng loại. Điều này đôi khi có thể dẫn đến những khó khăn nhất định đối với người sử dụng trong việc lựa chọn bộ PLC có cấu hình phù hợp với ứng dụng của mình. Tuy nhiên, mỗi loại PLC đều có những ưu điểm riêng và phù hợp với những ứng dụng riêng. Căn cứ vào những đặc điểm đó, người sử dụng có thể dễ dàng đưa ra cấu hình phù hợp cho từng ứng dụng cụ thể.

Sau đây PLCTECH xin giới thiệu 6 loại PLC họ FX của Mitsubishi, bao gồm: FX0S PLC, FX0N PLC, FX1S PLC, FX1N PLC, FX2N PLC, FX2NC PLC.

Về tài liệu chi tiết của từng dòng, bạn vui lòng download tại cuối bài viết.

I. FX0S PLC

Đây là loại PLC có kích thước thật nhỏ gọn, phù hợp với các ứng dụng với số lượng I/O nhỏ hơn 30, giảm chi phí lao động và kích cỡ panel điều khiển. Với việc sử dụng bộ nhớ chương trình bằng EEPROM cho phép dữ liệu chương trình được lưu lại trong bộ nhớ trong trường hợp mất nguồn đột xuất, giảm thiểu thời gian bảo hành sản phẩm. Dòng FX0 PLC được tích hợp sẵn bên trong bộ đếm tốc độ cao và các bộ tạo ngắt, cho phép xử lý tốt một số ứng dụng phức tạp.

Nhược điểm của dòng FX0 là không có khả năng mở rộng số lượng I/O được quản lý, không có khả năng nối mạng, không có khả năng kết nối với các Mô đun chuyên dùng, thời gian thực hiện chương trình lâu (thời gian thực hiện các lệnh cơ bản cỡ 1.6µs-3.6µs, các lệnh ứng dụng cỡ vài trăm µs)

II. FX0/FX0N PLC

FX0 PLC có đặc điểm giống như FX0S. FX0N PLC sử dụng cho các máy điều khiển độc lập hay các hệ thống nhỏ với số lượng I/O có thể quản lý nằm trong miền 10-128 I/O. FX0N thực chất là bước đệm trung gian giữa FX0S với FX PLC. FX0N có đầy đủ các đặc trưng cơ bản của dòng FX0S, đồng thời còn có khả năng mở rộng tham gia nối mạng.

III. FX1S PLC

FX1S PLC có khả năng quản lý số lượng I/O trong khoảng 10-34 I/O. Cũng giống như FX0S, FX1S không có khả năng mở rộng hệ thống. Tuy nhiên, FX1S được tăng cường thêm một số tính năng đặc biệt: tăng cường hiệu năng tính toán, khả năng làm việc với các đầu vào ra tương tự thông qua các card chuyển đổi, cải thiện tính năng bộ đếm tốc cao, tăng cường 6 đầu vào xử lý ngắt; trang bị thêm các chức năng truyền thông thông qua các card truyền thông lắp thêm trên bề mặt cho phép FX1S có thể tham gia truyền thông trong mạng (giới hạn số lượng trạm tối đa 8 trạm) hay giao tiếp với các bộ HMI đi kèm.

Nói chung, FX1S thích hợp với các ứng dụng trong công nghiệp chế biến gỗ, đóng gói sản phẩm, điều khiển động cơ, máy móc, hay các hệ thống quản lý môi trường

Bạn đang học/làm về PLC Mitsubishi và muốn tìm hiểu chuyên sâu về cách lập trình PLC, thiết kế giao diện màn hình cảm ứng HMI kết nối với PLC, cài đặt và điều khiển biến tần bằng PLC, cách thức lập trình động cơ Servo, động cơ Step, tham khảo ngay khóa học Lập trình PLC Mitsubishi từ cơ bản tới nâng cao của PLCTECH tại đây:

>> Khóa học Lập trình PLC Mitsubishi

IV. FX1N PLC:

FX1N PLC thích hợp với các bài toán điều khiển với số lượng đầu vào ra trong khoảng 14-60 I/O. Tuy nhiên, khi sử dụng các module vào ra mở rộng, FX1N có thể tăng cường số lượng I/O lên tới 128 I/O. FX1N được tăng cường khả năng truyền thông, nối mạng, cho phép tham gia trong nhiều cấu trúc mạng khác nhau như Ethernet, ProfileBus, CC-Link, CanOpen, DeviceNet,…

FX1N có thể làm việc với các module analog, các bộ điều khiển nhiệt độ. Đặc biệt, FX1N PLC được tăng cường chức năng điều khiển vị trí với 6 bộ đếm tốc độ cao (tần số tối đa 60kHz), hai bộ phát xung đầu ra với tần số điều khiển tối đa là 100kHz. Điều này cho phép các bộ điều khiển lập trình thuộc dòng FX1N PLC có thể cùng một lúc điều khiển một cách độc lập hai động cơ servo hay tham gia các bài toán điều khiển vị trí (điều khiển hai toạ độ độc lập).

Nhìn chung, dòng FX1N PLC thích hợp cho các ứng dụng dùng trong công nghiệp chế biến gỗ, trong các hệ thống điều khiển cửa, hệ thống máy nâng, thang máy, sản xuất xe hơi, hệ thống điều hoà không khí trong các nhà kính, hệ thống xử lý nước thải, hệ thống điều khiển máy dệt,…

V. FX2N PLC

Đây là một trong những dòng PLC có tính năng mạnh nhất trong dòng FX. FX2N được trang bị tất cả các tính năng của dòng FX1N, nhưng tốc độ xử lý được tăng cường, thời gian thi hành các lệnh cơ bản giảm xuống cỡ 0.08us.

FX2N thích hợp với các bài toán điều khiển với số lượng đầu vào ra trong khoảng 16-128 đầu vào ra, trong trường hợp cần thiết FX2N có thể mở rộng đến 256 đầu vào ra. Tuy nhiên, trong trường hợp mở rộng số lượng I/O lên 256, FX2N sẽ làm mất lợi thế về giá cả và không gian lắp đặt của FX2N.

Bộ nhớ của FX2N là 8Kstep, bộ nhớ RAM có thể mở rộng đến 16Kstep cho phép thực hiện các bài toán điều khiển phức tạp. Ngoài ra, FX2N còn được trang bị các hàm xử lý PID với tính năng tự chỉnh, các hàm xử lý số thực cùng đồng hồ thời gian thực tích hợp sẵn bên trong.

Những tính năng vượt trội trên cùng với khả năng truyền thông, nối mạng nói chung của dòng FX1N đã đưa FX2N lên vị trí hàng đầu trong dòng FX, có thể đáp ứng tốt các đòi hỏi khắt khe nhất đối với các ứng dụng sử dụng trong các hệ thống điều khiển cấp nhỏ và trung bình.

FX2N thích hợp với các bài toán điều khiển sử dụng trong các dây chuyền sơn, các dây chuyền đóng gói, xử lý nước thải, các hệ thống xử lý môi trường, điều khiển các máy dệt, trong các dây truyền đóng, lắp ráp tàu biển.

VI. FX2NC PLC

Bộ điều khiển lập trình với kích thước siêu gọn, thích hợp cho các ứng dụng đòi hỏi cao về yêu cầu tiết kiệm không gian lắp đặt. FX2NC có đầy đủ các tính năng của FX2N nhưng lại tiết kiệm đến 27% không gian sử dụng.

Lĩnh vực ứng dụng chủ yếu của FX2NC là dùng trong các dây chuyền sản xuất thức ăn, điều khiển các băng tải, các dây truyền đóng gói, trong xây dựng, trong các hệ thống bơm hay các bài toán điều khiển liên quan đến môi trường.

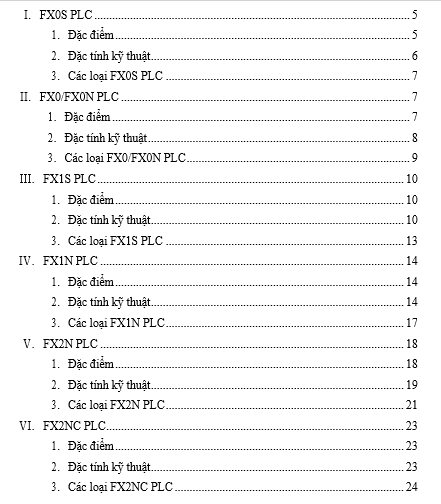

Chi tiết hơn về các dòng PLC Họ FX Của Mitsubishi cùng đặc tính kỹ thuật của từng dòng, các bạn tham khảo tại tài liệu dưới đây:

Link Download Tài liệu 6 Loại PLC Họ FX Của Mitsubishi

https://drive.google.com/file/d/1-hRLT_obTbzYOZkcgoQDXouVmoSmcuX1/view?usp=sharing



Trên đây là đặc điểm của các dòng PLC họ FX của Mitsubishi cũng như tài liệu tham khảo chi tiết, hy vong sẽ giúp bạn có cái nhìn tổng quát về các dòng PLC này. Nếu bạn quan tâm PLC Mitsubishi và muốn tìm hiểu chi tiết hơn về cách lập trình PLC Mitsubishi, tham khảo ngay khóa học ngắn hạn của chúng tôi tại đây:
