Giới thiệu PLC S7-1200
– S7-1200 ra đời năm 2009 dùng để thay thế dần cho S7-200. So với S7-200 thì S7-1200 có những tính năng nổi trội hơn.
– S7-1200 được thiết kế nhỏ gọn, chi phí thấp, và một tập lệnh mạnh giúp những giải pháp hoàn hảo hơn cho ứng dụng sử dụng với S7-1200
– S7-1200 cung cấp một cổng PROFINET, hỗ trợ chuẩn Ethernet và TCP/IP.

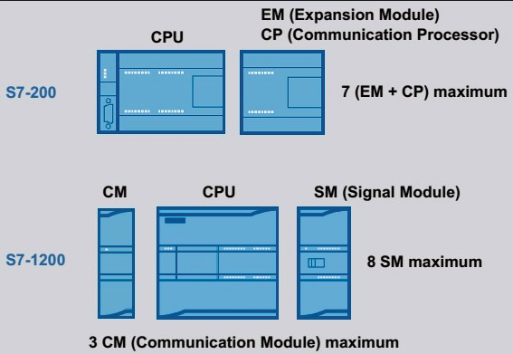

So sánh S7-1200 và S7-200
Các thành phần của PLC S7-1200 bao gồm
– 3 bộ điều khiển nhỏ gọn với sự phân loại trong các phiên bản khác nhau giống như điều khiển AC, RELAY hoặc DC phạm vi rộng
– 2 mạch tương tự và số mở rộng ngõ vào/ra trực tiếp trên CPU làm giảm chi phí sản phẩm
– 13 module tín hiệu số và tương tự khác nhau bao gồm (module SM và SB)
– 2 module giao tiếp RS232/RS485 để giao tiếp thông qua kết nối PTP
– Bổ sung 4 cổng Ethernet
– Module nguồn PS 1207 ổn định, dòng điện áp 115/230 VAC và điện áp 24 VDC

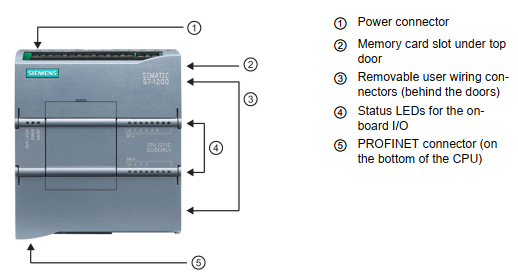

Cấu tạo của bộ điều khiển Siemens CPU S7-1200
Tính năng nổi bật của PLC S7-1200
1. Cổng truyền thông Profinet (Ethernet) được tích hợp sẵn:
Dùng để kết nối máy tính, với màn hình HMI hay truyền thông PLC-PLC
Dùng kết nối với các thiết bị khác có hỗ trợ chuẩn Ethernet mở
Đầu nối RJ45 với tính năng tự động chuyển đổi đấu chéo
Tốc độ truyền 10/100 Mbits/s
Hỗ trợ 16 kết nối ethernet
TCP/IP, ISO on TCP, và S7 protocol
2. Các tính năng về đo lường, điều khiển vị trí, điều khiển quá trình:
6 bộ đếm tốc độ cao (high speed counter) dùng cho các ứng dụng đếm và đo lường, trong đó có 3 bộ đếm 100kHz và 3 bộ đếm 30kHz
2 ngõ ra PTO 100kHz để điều khiển tốc độ và vị trí động cơ bước hay bộ lái servo (servo drive)
Ngõ ra điều rộng xung PWM, điều khiển tốc độ động cơ, vị trí valve, hay điều khiển nhiệt độ…
16 bộ điều khiển PID với tính năng tự động xác định thông số điểu khiển (auto-tune functionality)
3. Thiết kế linh hoạt:
Mở rộng tín hiệu vào/ra bằng board tín hiệu mở rộng (signal board), gắn trực tiếp phía trước CPU, giúp mở rộng tín hiệu vào/ra mà không thay đổi kích thước hệ điều khiển
Mỗi CPU có thể kết nối tối đa 8 module mở rộng tín hiệu vào/ra.
Ngõ vào analog 0-10V được tích hợp trên CPU
3 module truyền thông có thể kết nối vào CPU mở rộng khả năng truyền thông, vd module RS232 hay RS485
Card nhớ SIMATIC, dùng khi cần rộng bộ nhớ cho CPU, copy chương trình ứng dụng hay khi cập nhật firmware
Chẩn đoán lỗi online / offline
Ứng dụng của PLC Siemens S7 – 1200
Ứng dụng trong công nghiệp và dân dụng như:
– Hệ thống băng tải
– Điều khiển đèn chiếu sáng
– Điều khiển bơm cao áp
– Máy đóng gói
– Máy in
– Máy dệt
– Máy trộn v.v…
Bài Tập thực hành Lập trình PLC Siemens S7-1200
Bài Tập Thực Hành PLC Siemens S7-1200
