CÁCH ĐIỀU CHỈNH THÔNG SỐ APTOMAT MCCB HƯỚNG DẪN CHI TIẾT
Aptomat MCCB (Molded Case Circuit Breaker) là thiết bị quan trọng trong hệ thống điện, giúp bảo vệ quá tải và ngắn mạch. Việc cài đặt và điều chỉnh thông số trên MCCB đúng cách sẽ giúp thiết bị hoạt động hiệu quả và tiết kiệm chi phí.
Hãy cùng Tự Động Hóa PLCTECH tìm hiểu cách điều chỉnh thông số Aptomat MCCB để đảm bảo an toàn cho hệ thống điện của bạn.

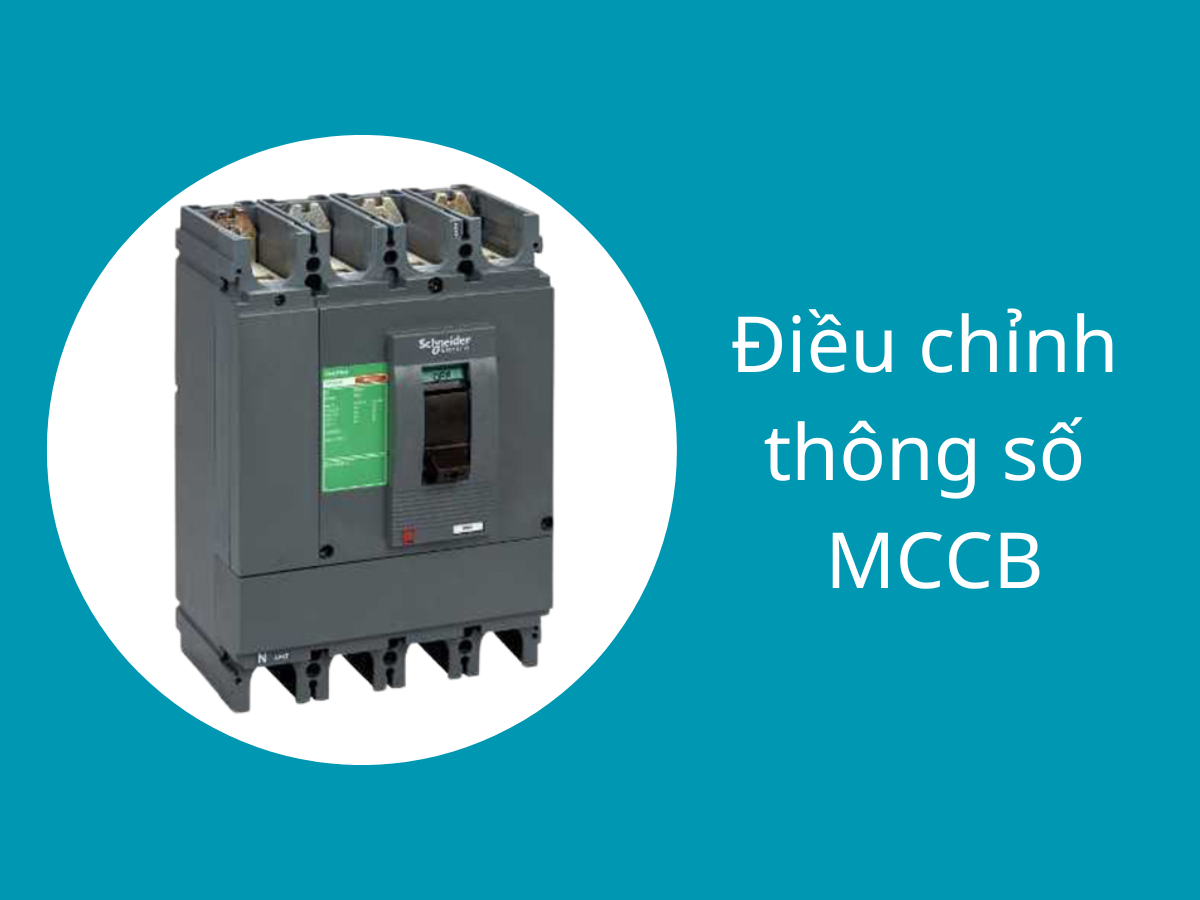

Hình ảnh Aptomat MCCB của hãng Schneider
1. Aptomat MCCB và các thông số quan trọng
1.1. Thông số Ir và In trên Aptomat MCCB
Trước khi cài đặt và điều chỉnh thông số Aptomat MCCB, bạn cần hiểu rõ hai thông số quan trọng trên thiết bị này là Ir và In
+ Ir là dòng điện định mức của tải, được điều chỉnh tùy theo dòng tải thực tế của hệ thống.
+ In là dòng điện định mức của MCCB, thường được ghi trên bảng thông số của thiết bị (ví dụ: 100A, 250A, 1000A,…).
1.2. Công thức tính Ir
Ir = x In, với In là dòng điện định mức của MCCB.
Ví dụ minh họa:
Giả sử bạn có một MCCB với dòng định mức In = 1000A, nhưng tải của bạn chỉ yêu cầu dòng điện tối đa 500A. Khi đó, bạn sẽ chỉnh thông số Ir như sau:
Ir = 0.5 x In = 0.5 x 1000 = 500A.
1.3. Tại sao không dùng MCCB có dòng định mức lớn hơn?
Việc sử dụng MCCB có dòng định mức cao hơn giúp bạn có thể mở rộng tải sau này mà không cần thay mới thiết bị. Ví dụ, khi tải của bạn tăng lên 1800A, bạn chỉ cần điều chỉnh Ir mà không cần thay MCCB. Điều này giúp tiết kiệm chi phí và thời gian thay thế thiết bị.

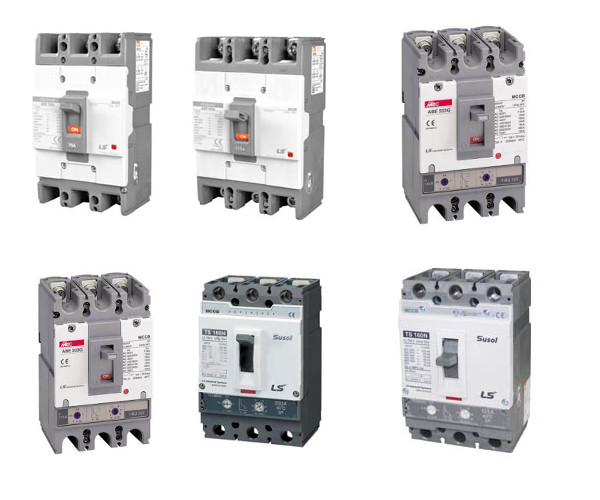

MCCB của hãng LS
2. Cách điều chỉnh thông số bảo vệ quá tải trên MCCB
Để đảm bảo an toàn cho hệ thống điện, việc điều chỉnh đúng thông số bảo vệ quá tải là vô cùng quan trọng.
2.1. Phân tích vùng bảo vệ quá tải

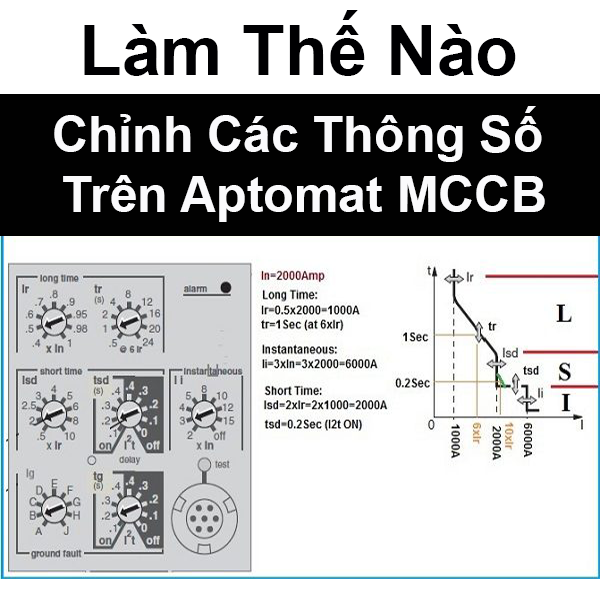

Ví dụ 1: Với Ir = 1000A và tr = 1s (tại 6Ir), MCCB sẽ cắt khi dòng điện đạt 6Ir = 6000A trong 1 giây.
Ví dụ 2: Nếu bạn giảm dòng điện xuống 5Ir, thời gian cắt quá tải thực tế sẽ thay đổi. Để tính thời gian cắt, bạn cần tham khảo đường đặc tính trong catalog của MCCB và dò giá trị 5Ir trên biểu đồ đặc tính.
3. Hướng Dẫn Cách Điều Chỉnh Thông Số Aptomat MCCB
Các bước cơ bản để điều chỉnh các thông số trên MCCB:
+ Xác định dòng điện định mức (In) của MCCB.
+ Tính toán và thiết lập giá trị Ir dựa trên dòng tải của hệ thống.
+ Chỉnh thời gian bảo vệ quá tải (tr) theo các mức dòng điện 5Ir, 6Ir.
+ Kiểm tra lại hoạt động của MCCB để đảm bảo các thông số đã được cài đặt đúng.
Lưu ý: Sau khi cài đặt, bạn nên kiểm tra lại hoạt động của MCCB trong điều kiện thực tế để đảm bảo rằng thiết bị bảo vệ hệ thống điện một cách hiệu quả.
4. Lưu Ý Khi Sử Dụng Aptomat MCCB
Đảm bảo phù hợp với dòng tải của hệ thống: Cài đặt Ir phù hợp với dòng điện thực tế sẽ giúp bảo vệ hệ thống tốt hơn và tiết kiệm chi phí.
Thực hiện bảo trì định kỳ: Để đảm bảo MCCB hoạt động ổn định, bạn nên kiểm tra và bảo trì thiết bị định kỳ.
Nhờ sự tư vấn của chuyên gia: Nếu bạn không chắc chắn về việc chỉnh thông số, hãy nhờ sự hỗ trợ từ các kỹ sư điện có kinh nghiệm.
Như vậy, bài viết đã hướng dẫn chi tiết cách điều chỉnh thông số Aptomat MCCB, từ việc tính toán dòng điện định mức Ir, cách điều chỉnh bảo vệ quá tải, đến các bước thực hiện cài đặt. Việc hiểu rõ các thông số này giúp bạn không chỉ bảo vệ hệ thống điện mà còn tiết kiệm chi phí khi cần mở rộng tải trong tương lai.
