Cách Đo Điện Áp, Dòng Điện Và Công Suất Trong Dòng Điện Một Chiều và Xoay Chiều

Trong công tác đo đạc và kiểm tra thiết bị điện, việc nắm vững cách đo các thông số như điện áp, dòng điện và công suất là cực kỳ quan trọng để đảm bảo hệ thống hoạt động ổn định và hiệu quả. Dù là dòng điện một chiều (DC) hay dòng điện xoay chiều (AC), mỗi loại có đặc điểm và cách đo riêng biệt.

Trong bài viết này, Tự Động Hóa PLCTECH sẽ cùng bạn tìm hiểu về các phương pháp đo điện áp, dòng điện và công suất, từ đó dễ dàng áp dụng vào công việc thực tế của mình, tránh sai sót và nâng cao hiệu quả công việc.

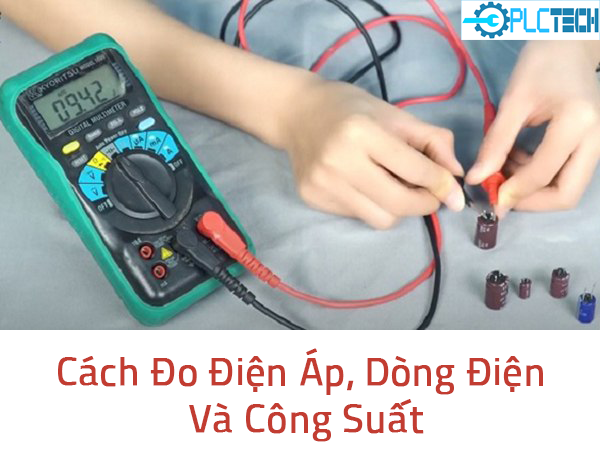

cách đo dòng điện

1. Cách Đo Điện Áp, Dòng Điện, Công Suất dòng điện một chiều

1.1. Đo điện áp 1 chiều

Để đo điện áp một chiều, ta có thể dùng vôn-mét một chiều hoặc vôn-mét xoay chiều. Nhưng để có độ chính xác cao và độ nhạy lớn, vôn-mét kiểu từ điện là lựa chọn tốt nhất.

Để mở rộng thang đo vôn-mét, ta cần thêm điện trở phụ nối tiếp với cơ cấu đo.

Gọi là hệ số mở rộng thang đo; trong đó U là điện áp cần đo, Uv là điện áp đặt vào cơ cấu đo. Theo hình 9.15 thì:

1.2. Đo dòng điện 1 chiều

Để đo dòng điện một chiều, ta có thể sử dụng ampe-mét xoay chiều hoặc ampe-mét một chiều. Để đạt được độ chính xác cao, tốt nhất nên sử dụng ampe-mét kiểu từ điện. Các ampe-mét này cho phép đo dòng điện trong khoảng từ 25mA đến 100mA.

Để đo dòng điện lớn hơn, cần mở rộng thang đo bằng cách ghép song song điện trở sưn (resistor shunt) với cơ cấu đo. Điện trở sưn thường được làm bằng hợp kim có hệ số nhiệt điện trở nhỏ, giúp đảm bảo trị số điện trở không thay đổi khi nhiệt độ thay đổi.

Gọi I, I_A tương ứng là dòng điện ở mạch chính cần đo, dòng điện qua cơ cấu đo, và dòng điện qua điện trở:

là hệ số mở rộng thang đo. Xét mốì quan hệ giữa r_s và k.

Vậy, ứng với các trị số rs khác nhau, ta được các ampe-mét có thang đo mở rộng khác nhau.

2. Cách Đo Điện Áp, Dòng Điện, Công Suất Dòng Điện Xoay Chiều

2.1. Đo điện áp xoay chiều

Để đo điện áp xoay chiều ta có thể dùng vôn-mét kiểu điện từ, điện động hay từ điện có chỉnh lưu. Loại điện từ tuy có độ chính xác thấp nhưng được dùng phổ biến trong công nghiệp vì, chế tạo dễ, giá thành rẻ.

Để mở rộng thang đo của vôn-mét điện từ dưới 600V ta có thể dùng điện trở phụ. Muốn đo điện áp cao hơn nữa ta dùng máy biến điện áp đo lường nó làm nhiệm vụ biến điện áp cao cần đo xuống điện áp thấp đưa vào vôn-mét (hình 9.16).

2.2/ Đo dòng điện xoay chiều

Để đo dòng điện xoay chiều ta dùng các loại ampe-mét xoay chiều có cơ cấu đo kiểu điện từ, điện động hay kiểu từ điện có chỉnh lưu. Trong các loại trên thì ampe-mét cơ cấu đo kiểu điện từ có cấp chính xác thấp nhất, nhưng lại được dùng nhiều nhất vì dễ chế tạo và rẻ.

Để mở rộng thang đo ampe-mét xoay chiều kiểu điện từ và điện động, người ta chia cuộn dây phần tĩnh của cơ cấu đo thành hai hay nhiều đoạn hoàn toàn giống nhau. Nếu cuộn dây được chia làm hai đoạn thì khi nối nối tiếp hai đoạn ấy (hình 9.12a), dòng điện đo bằng dòng điện qua cơ cấu đo; còn khi nốì song song (hình 9.12b) thì dòng điện đo gấp hai lần dòng điện qua cơ cấu đo. Trong cả hai trường hợp, lực từ hóa của cuộn dây giữ không đổi. Ở hình 9.12a thì lực từ hóa cuộn dây

là: Như vậy khi đấu song song hai nửa cuộn

dây, thang đo được mỏ rộng hai lần. Nếu cuộn dây phần tĩnh chia làm bốn đoạn đấu song song với nhau thì thang đo được mở rộng bôn lần.

Để phạm vi mở rộng lớn hơn, người ta dùng máy biến dòng điện. Cuộn dây sơ cấp của máy biến dòng mắc nôì tiếp với dòng điện cần đo I (hình 9.13).

Cuộn dây thứ cấp mắc nối tiếp với ampe-mét có dòng điện I₂ bé chạy qua. Chọn máy biến dòng điện có hệ sô” biến dòng

thích hợp, ta có thể giảm dòng điện I2 đến mức phù hợp với thang đo của ampe-mét.

Cách Đo Điện Áp, Dòng Điện, Công Suất

2.3/ Đo công suất mạch 1 pha

Muốn đo công suất phụ tải một pha, ta dùng oát-mét một pha. Cuộn dây điện áp oát-mét mắc song song với phụ tải, còn cuộn dây dòng điện mắc nối tiếp với phụ tải.

Muốn đo công suất phụ tải một chiều ta cũng có thể dùng oát-mét một pha, hoặc dùng vôn-mét và ampe-mét đo đồng thời điện áp và dòng điện qua phụ tải, sau đó tính công suất: p = UI.

Qua bài viết này, PLCTECH hy vọng các bạn đã biết cách đo điện áp, dòng điện, công suất và ứng dụng vào công việc của mình.
