CẤU TRÚC BÊN TRONG VÀ CÁC MODULE MỞ RỘNG CỦA PLC S7 1200
PLC S7-1200 là một dòng PLC của Siemens, được thiết kế với tính năng tự động hóa cao, nhưng lại đơn giản và dễ sử dụng. Với độ chính xác và tính linh hoạt vượt trội, PLC S7-1200 đáp ứng nhu cầu của nhiều ứng dụng trong lĩnh vực tự động hóa.
Trong bài viết dưới đây, Tự Động Hóa PLCTECH sẽ giúp bạn hiểu rõ hơn về cấu trúc bên trong và các module mở rộng của PLC S7-1200.

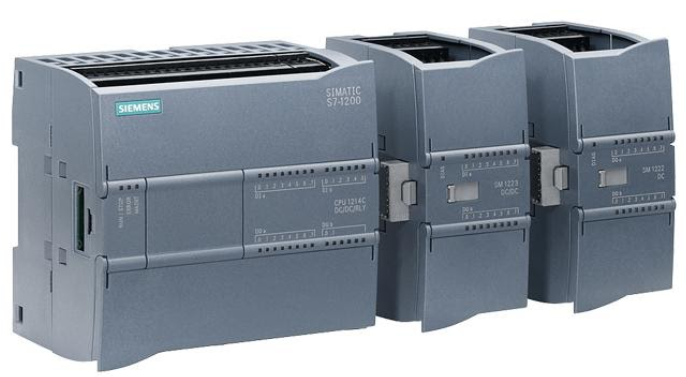

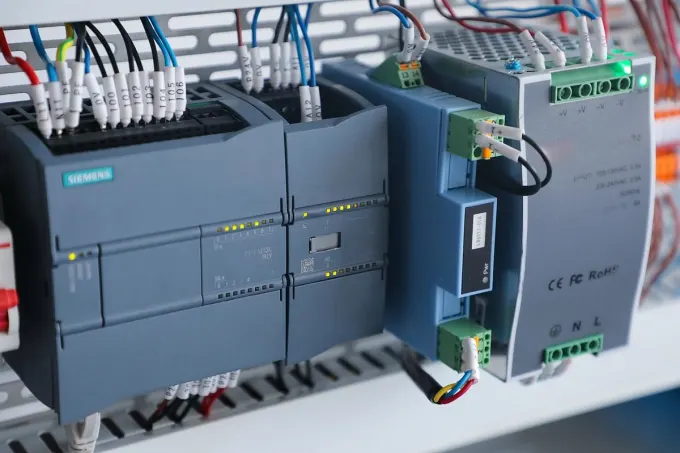

PLC Siemens S7-1200
1. Giới thiệu về PLC S7-1200
PLC Siemens S7-1200 được thiết kế dạng module nhỏ gọn và linh hoạt, phù hợp cho các ứng dụng tự động hóa có quy mô từ nhỏ đến trung bình.
S7-1200 tích hợp sẵn cổng truyền thông Profinet (Ethernet), giúp việc kết nối và giao tiếp giữa các thiết bị dễ dàng hơn. Hệ thống này sử dụng phần mềm Simatic Step 7 Basic cho lập trình PLC và HMI, giúp giảm thiểu thời gian thiết kế và thi công hệ thống điều khiển. Sự tích hợp này cũng giúp giảm chi phí cho phần mềm và việc đào tạo kỹ thuật viên, vì tất cả các thiết bị có thể được lập trình và cấu hình trên cùng một nền tảng phần mềm.
2. Các thành phần của PLC S7-1200
PLC S7-1200 được cấu thành từ các thành phần chính sau:
+ Bộ điều khiển nhỏ gọn: Có ba phiên bản điều khiển, bao gồm cả điều khiển AC và DC với phạm vi rộng.
+ Mạch tương tự và số mở rộng: Giảm chi phí sản phẩm nhờ việc điều khiển mô-đun trực tiếp trên CPU.
+ Module tín hiệu: Có đến 13 module tín hiệu số và tương tự khác nhau, giúp mở rộng khả năng điều khiển và kết nối. Điều này cho phép hệ thống có thể thu nhận và xử lý nhiều loại tín hiệu đầu vào khác nhau từ các cảm biến và công tắc, và sau đó điều khiển các thiết bị đầu ra như động cơ, đèn, van, v.v.
+ Module giao tiếp RS232/RS485: Hỗ trợ giao tiếp thông qua kết nối Point-to-Point (PTP), giúp kết nối với các thiết bị ngoại vi như máy tính hoặc thiết bị điều khiển từ xa.
+ Cổng Ethernet: Bổ sung thêm 4 cổng Ethernet để kết nối mạng linh hoạt. Cổng Ethernet cũng hỗ trợ giao thức Profinet, giúp kết nối PLC với các thiết bị trong mạng công nghiệp, cho phép trao đổi dữ liệu thời gian thực giữa PLC và các thiết bị khác trong hệ thống.
+ Module nguồn PS 1207: Đảm bảo điện áp ổn định với các mức 115/230 VAC và 24 VDC. Điều này giúp PLC hoạt động ổn định trong các môi trường có nguồn điện không ổn định.
3. Cấu Trúc Bên Trong Và Các Module Mở Rộng Của PLC S7 1200

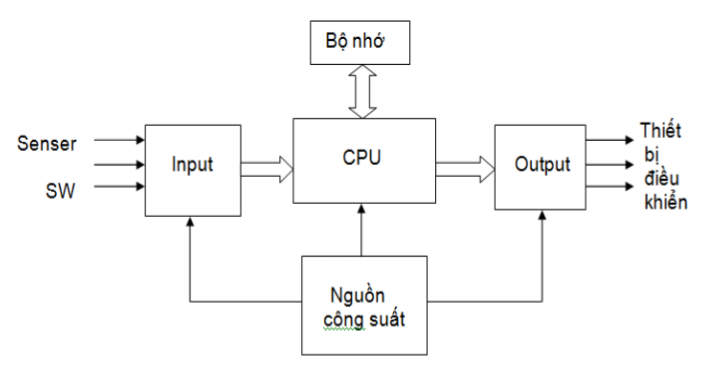

3.1. Cấu trúc bên trong PLC S7-1200
PLC S7-1200 có 4 thành phần cơ bản:
+ Bộ xử lý trung tâm (CPU): Đây là phần quan trọng nhất của PLC, chứa vi xử lý đảm nhận nhiệm vụ biên dịch các tín hiệu vào và thực hiện các hành động điều khiển đã được lập trình. Bộ vi xử lý của PLC S7-1200 được thiết kế để xử lý các phép toán phức tạp và đảm bảo tốc độ phản hồi nhanh, giúp tối ưu hiệu suất của hệ thống tự động hóa.
+ Bộ nguồn: Chuyển đổi điện áp AC (115/230 VAC) thành DC (24V), cung cấp năng lượng cho vi xử lý và các module khác. Bộ nguồn này có khả năng chịu tải cao, đảm bảo rằng PLC hoạt động ổn định ngay cả trong các điều kiện môi trường khắc nghiệt.
+ Bộ nhớ: Lưu trữ chương trình điều khiển, thông tin dữ liệu và các cấu hình phần mềm cần thiết cho hoạt động của PLC. Bộ nhớ này có thể mở rộng để lưu trữ các chương trình phức tạp hoặc các cơ sở dữ liệu lớn, giúp hệ thống linh hoạt hơn trong việc xử lý các ứng dụng yêu cầu bộ nhớ lớn.
+ Module giao tiếp nhập/xuất (I/O): Các module này nhận tín hiệu từ các thiết bị ngoại vi như công tắc, cảm biến, và gửi tín hiệu điều khiển đến các thiết bị như động cơ, biến tần, hay van. Các module này hỗ trợ nhiều loại tín hiệu đầu vào và đầu ra, bao gồm tín hiệu số, tương tự, và tín hiệu truyền thông, giúp hệ thống có thể kết nối với đa dạng các thiết bị trong mạng công nghiệp.
3.2. Các module mở rộng của PLC S7 1200

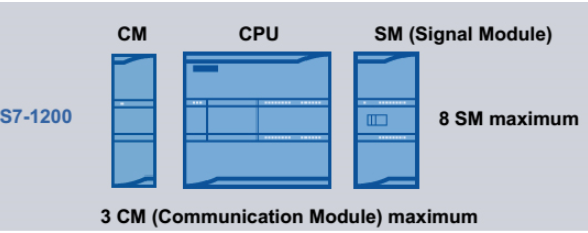

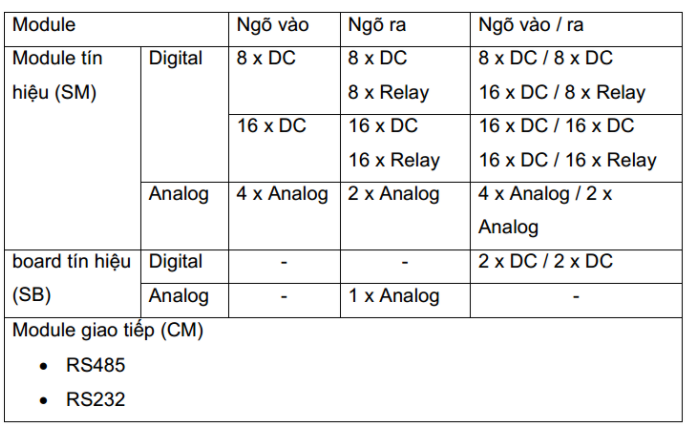

PLC S7-1200 cung cấp khả năng mở rộng linh hoạt với các module bổ sung. Các module mở rộng của PLC S7 1200 có thể bao gồm:
+ Module tín hiệu: Lên đến 8 module tín hiệu đa dạng (số, tương tự) giúp mở rộng khả năng thu nhận và truyền tín hiệu. Những module này có thể được lựa chọn tùy theo yêu cầu ứng dụng, từ việc đọc tín hiệu từ các cảm biến đến điều khiển các thiết bị cơ học như động cơ hoặc van.
+ Module giao tiếp: PLC S7-1200 hỗ trợ tối đa 3 module giao tiếp để kết nối với các thiết bị qua các giao thức truyền thông khác nhau (RS232/RS485, Profinet, v.v.). Khả năng mở rộng này cho phép PLC có thể dễ dàng tích hợp với các hệ thống khác trong môi trường công nghiệp, chẳng hạn như SCADA, DCS, hay các hệ thống điều khiển phân tán khác.
Khả năng mở rộng này giúp người sử dụng có thể điều chỉnh và tùy chỉnh hệ thống PLC để đáp ứng nhu cầu thực tế trong các ứng dụng công nghiệp.

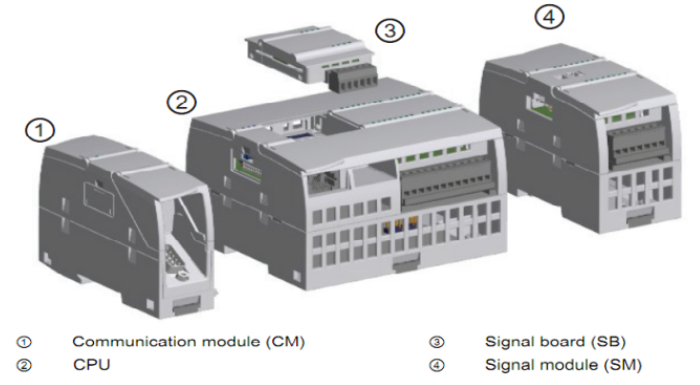

Module mở rộng của PLC S7 1200
Kết luận
Với cấu trúc linh hoạt và các module mở rộng của PLC S7 1200 đa dạng, PLC S7-1200 là một giải pháp tự động hóa mạnh mẽ, phù hợp cho các ứng dụng từ nhỏ đến trung bình. Khả năng mở rộng của nó giúp dễ dàng thích ứng với các yêu cầu thay đổi trong tương lai của các hệ thống điều khiển. Các tính năng mạnh mẽ và khả năng tích hợp dễ dàng với các hệ thống khác giúp PLC S7-1200 là một lựa chọn lý tưởng cho các hệ thống điều khiển trong công nghiệp hiện đại.
