KHÍ CỤ ĐIỆN TRONG CÔNG NGHIỆP: KHÁI NIỆM, CÔNG DỤNG, PHÂN LOẠI VÀ YÊU CẦU
Khí cụ điện là một phần không thể thiếu trong các hệ thống điện công nghiệp, đóng vai trò quan trọng trong việc đảm bảo sự vận hành ổn định, an toàn cho các thiết bị điện.
Trong bài viết này, Tự Động Hóa PLCTECH sẽ cung cấp cho bạn cái nhìn tổng quan về khí cụ điện, bao gồm: khái niệm, công dụng, phân loại và các yêu cầu cơ bản đối với khí cụ điện trong công nghiệp.
Khí Cụ Điện Là Gì?
Khí cụ điện là các thiết bị được sử dụng để điều khiển, bảo vệ và kiểm tra các mạch điện. Chúng có thể giúp đóng ngắt, điều khiển, kiểm tra, tự động điều chỉnh và khống chế các đối tượng điện cũng như không điện trong các hệ thống điện công nghiệp. Các khí cụ điện không chỉ đảm bảo sự an toàn mà còn giúp các hệ thống hoạt động hiệu quả và ổn định.
Khí cụ điện được sử dụng trong nhiều lĩnh vực của đời sống, nhưng trong công nghiệp, chúng đặc biệt quan trọng trong các tủ điện, hệ thống điều khiển tự động, và bảo vệ các thiết bị điện khỏi sự cố như quá tải hay ngắn mạch.
Công Dụng Của Khí Cụ Điện Trong Công Nghiệp
Khí cụ điện có nhiều công dụng quan trọng trong các hệ thống điện công nghiệp:
+ Đóng cắt lưới điện: Giúp kết nối hoặc ngắt kết nối các mạch điện khi cần thiết.
+ Điều khiển và cách ly: Giúp điều khiển các thiết bị điện, bảo vệ chúng trong các tình huống sự cố và đảm bảo cách ly an toàn khi cần sửa chữa.
+ Bảo vệ thiết bị và lưới điện: Các khí cụ bảo vệ giúp ngừng dòng điện khi xảy ra sự cố (quá tải, ngắn mạch).
+ Đo lường: Một số khí cụ điện được sử dụng để đo lường các tham số điện như điện áp, dòng điện, công suất…
Phân Loại Khí Cụ Điện Trong Công Nghiệp
Khí cụ điện trong công nghiệp có thể được phân loại theo chức năng hoạt động chính của chúng. Dưới đây là các nhóm khí cụ điện phổ biến:
1. Nhóm khí cụ đóng cắt: Chức năng đóng cắt mạch điện bằng tay hoặc tự động. Ví dụ: Cầu dao, aptomat, máy cắt, dao cách ly, bộ chuyển đổi nguồn…
2. Nhóm khí cụ hạn chế dòng điện, điện áp: Chức năng hạn chế dòng điện hoặc điện áp không vượt quá mức cho phép. Ví dụ: Cuộn kháng, thiết bị chống sét…
3. Nhóm khí cụ khởi động, điều khiển: Chức năng khởi động và điều khiển các thiết bị điện. Ví dụ: khởi động từ, các công tắc điều khiển.
4. Nhóm khí cụ kiểm tra và theo dõi: Chức năng kiểm tra, giám sát và theo dõi sự hoạt động của các thiết bị điện, chuyển đổi tín hiệu không điện thành tín hiệu điện. Ví dụ: rơle và bộ cảm biến.
5. Nhóm khí cụ tự động điều chỉnh: Chức năng điều chỉnh và duy trì các tham số của hệ thống điện. Ví dụ: Bộ ổn định điện áp, ổn định nhiệt độ, ổn định tốc độ.
6. Nhóm khí cụ biến đổi dòng điện, điện áp: Chức năng: Biến đổi dòng điện hoặc điện áp phục vụ cho việc đo lường. Ví dụ: Máy biến áp đo lường, biến dòng đo lường.
Yêu Cầu Cơ Bản Đối Với Khí Cụ Điện
+ Khí cụ điện phải đảm bảo khả năng hoạt động lâu dài với các thông số kỹ thuật định mức. Cụ thể, khi dòng điện qua các phần dẫn điện không vượt quá giá trị cho phép, khí cụ vẫn có thể hoạt động ổn định trong thời gian dài mà không gây hư hỏng.
+ Khí cụ điện cần có khả năng ổn định nhiệt và điện động. Vật liệu sử dụng phải có khả năng chịu nhiệt tốt và cường độ cơ học cao. Điều này giúp khí cụ không bị hư hỏng khi xảy ra sự cố như ngắn mạch hoặc quá tải với dòng điện lớn.
+ Vật liệu cách điện phải đạt chất lượng cao, đảm bảo khi có quá áp trong phạm vi cho phép, cách điện sẽ không bị chọc thủng hoặc hư hỏng.
+ Khí cụ điện phải đảm bảo độ chính xác và an toàn trong quá trình vận hành. Ngoài ra, khí cụ cũng cần phải có thiết kế gọn nhẹ, chi phí hợp lý, dễ gia công, lắp đặt và thuận tiện cho việc kiểm tra, sửa chữa.
+ Đặc biệt, khí cụ điện cần làm việc ổn định trong nhiều điều kiện khí hậu và môi trường khác nhau.

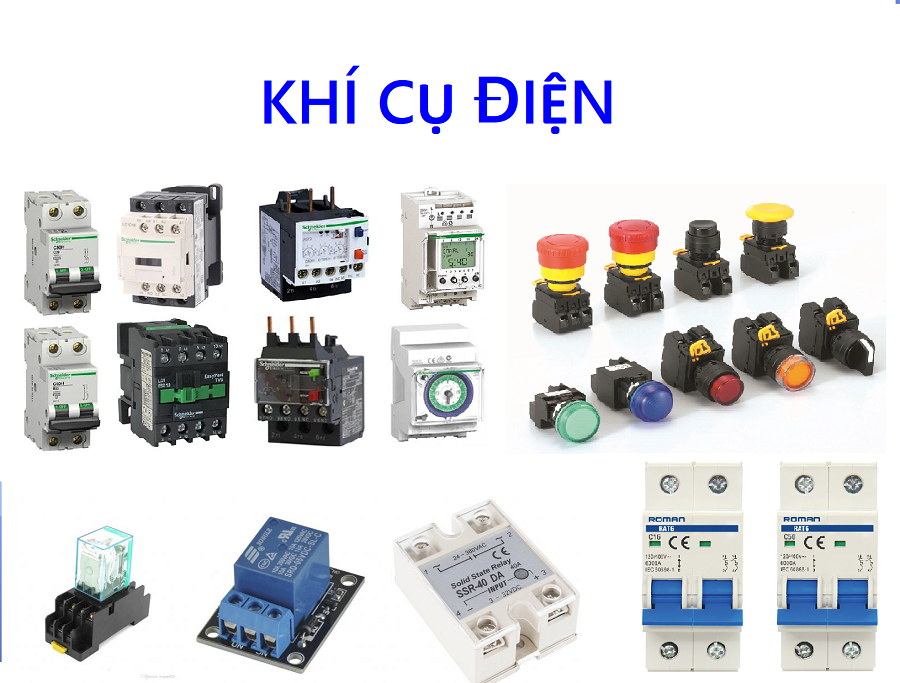

Một số khí cụ điện thường gặp trong tủ điện bao gồm: Nút nhấn, Công tắc, Cầu chì, Aptomat, RCD, Rơle nhiệt, Rơle trung gian, Rơle thời gian, Contactor.

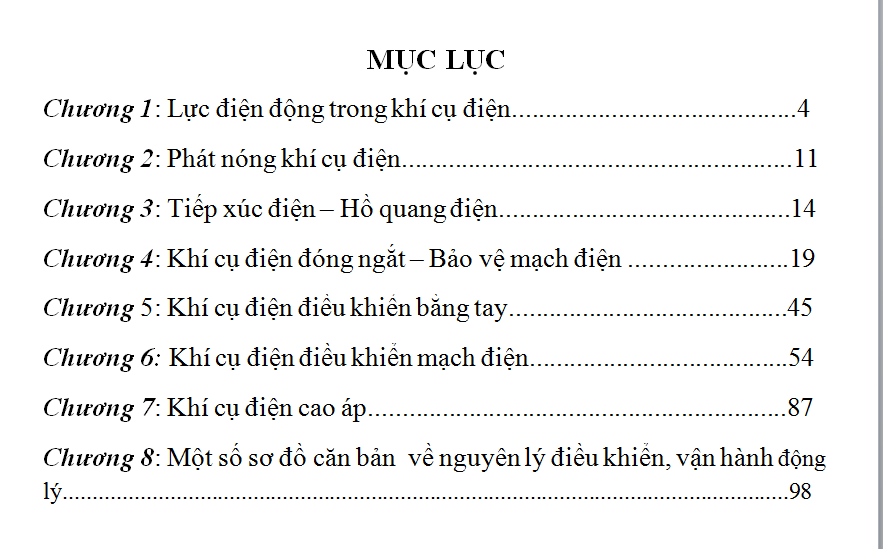

Tài Liệu Khí Cụ Điện Trong Công Nghiệp
Các bạn tải tài liệu tham khảo theo đường dẫn dưới đây:
https://drive.google.com/file/d/1ojn4r2gxdblioj7OV3zJzGPcFp8JXOom/view
