TIÊU CHUẨN KHOẢNG CÁCH VÀ VỊ TRÍ CỦA BIẾN TẦN TRONG TỦ ĐIỆN
Biến tần là một thiết bị quan trọng trong hệ thống điều khiển động cơ, giúp tiết kiệm năng lượng và tối ưu hiệu suất vận hành. Tuy nhiên, khi lắp đặt trong tủ điện, đặc biệt là tủ điện có nhiều biến tần, việc bố trí vị trí và khoảng cách hợp lý là rất quan trọng để đảm bảo tản nhiệt hiệu quả, duy trì tuổi thọ thiết bị và tránh các lỗi do quá nhiệt.
Vậy vị trí của biến tần trong tủ điện nên để như thế nào? Khoảng cách giữa các biến tần bao nhiêu là hợp lý? Hãy cùng Tự Động Hóa PLCTECH tìm hiểu qua bài viết dưới đây!
Tại sao cần quan tâm đến tiêu chuẩn khoảng cách của biến tần?
1. Ảnh hưởng của nhiệt độ đến biến tần
Biến tần là thiết bị điện tử có công suất lớn, khi hoạt động sẽ tỏa ra một lượng nhiệt đáng kể. Nếu nhiệt lượng này không được giải phóng kịp thời, sẽ gây ra:
+ Giảm hiệu suất làm việc
+ Gây lỗi hoặc hỏng hóc linh kiện bên trong
+ Rút ngắn tuổi thọ biến tần
Khi tủ điện chỉ có một biến tần, việc làm mát khá đơn giản. Nhưng nếu tủ có nhiều biến tần và thiết bị khác, cần tuân thủ tiêu chuẩn lắp đặt để tránh hiện tượng quá nhiệt.

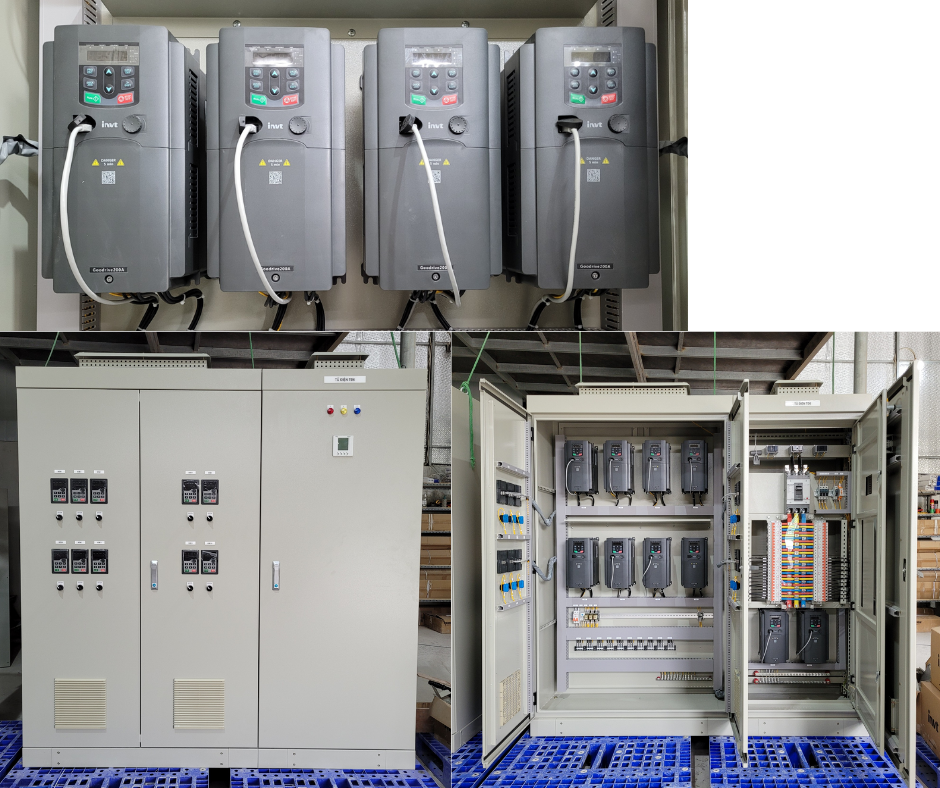

Vị trí của biến tần trong tủ điện

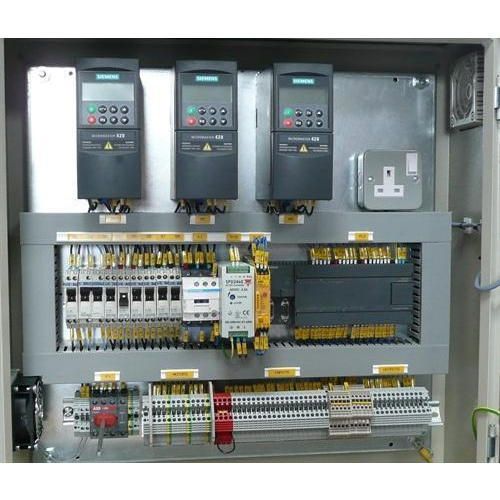

Hướng Dẫn Bố Trí Vị Trí Của Biến Tần Trong Tủ Điện
1. Nguyên tắc chung khi đặt biến tần trong tủ điện
+ Đặt biến tần theo chiều dọc, không nên đặt ngang hoặc xếp chồng lên nhau.
+ Không đặt biến tần gần các nguồn nhiệt lớn như bộ kháng, cuộn kháng, hoặc các thiết bị tỏa nhiệt cao.
+ Bố trí theo nguyên tắc từ dưới lên trên, ưu tiên các biến tần có công suất lớn ở phía dưới để tận dụng nguyên lý đối lưu không khí.
+ Lưu ý hướng quạt tản nhiệt của biến tần: Hầu hết các biến tần có quạt thổi khí nóng từ dưới lên trên, do đó cần có giải pháp lưu thông không khí hợp lý.
2. Bố trí quạt tản nhiệt cho tủ điện
Để đảm bảo không khí lưu thông hiệu quả, có thể sử dụng các phương pháp:
+ Tản nhiệt tự nhiên: Dùng khe hở phía dưới và trên tủ để khí nóng thoát ra ngoài.
+ Quạt hút – quạt đẩy:
♦ Quạt hút đặt ở phía trên để đẩy khí nóng ra ngoài
♦ Quạt đẩy đặt phía dưới để đưa khí mát vào tủ điện
+ Hệ thống làm mát bằng điều hòa tủ điện: Áp dụng trong môi trường có nhiệt độ cao hoặc tủ điện kín hoàn toàn.

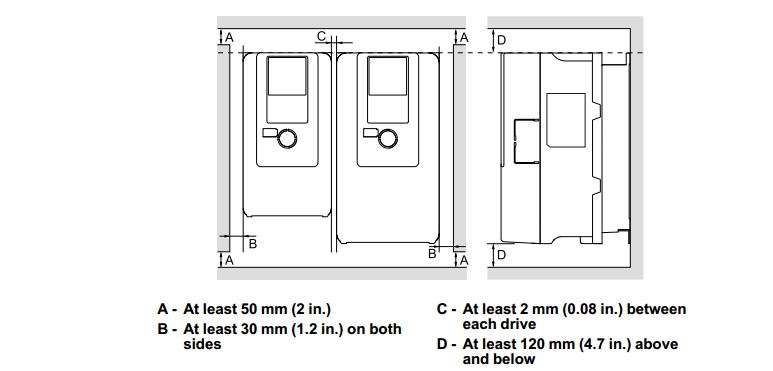

Khoảng Cách Giữa Các Biến Tần Bao Nhiêu Là Hợp Lý
Khoảng cách giữa các biến tần phụ thuộc vào khuyến nghị của từng nhà sản xuất. Dưới đây là một số tiêu chuẩn từ các hãng phổ biến:
+ Yaskawa GA700: 2mm
+ Siemens G120: 5mm – 10mm
+ ABB ACS580: 10mm – 20mm
+ Schneider ATV320: 5mm – 15mm
+ Delta VFD: 5mm – 10mm
Lưu ý quan trọng:
+ Nếu biến tần có công suất lớn (>30kW), nên để khoảng cách rộng hơn (tối thiểu 10 – 20mm) để tản nhiệt tốt hơn.
+ Trong điều kiện môi trường nóng hoặc không có quạt làm mát, nên tăng khoảng cách hoặc bổ sung hệ thống tản nhiệt.
Các Lỗi Thường Gặp Khi Lắp Đặt Biến Tần Và Cách Khắc Phục
Dưới đây là một số lỗi phổ biến thường mắc phải khi lắp đặt biến tần trong tủ điện:
Lỗi 1: Lắp biến tần quá sát nhau
Hậu quả: Giảm hiệu quả tản nhiệt, biến tần dễ bị quá nhiệt và báo lỗi.
Cách khắc phục: Tuân thủ khoảng cách khuyến nghị từ nhà sản xuất, nếu không đủ không gian thì bổ sung quạt tản nhiệt.
Lỗi 2: Không đảm bảo lưu thông khí trong tủ điện
Hậu quả: Khí nóng bị tích tụ trong tủ, khiến nhiệt độ tăng cao.
Cách khắc phục: Lắp đặt quạt hút – quạt đẩy hoặc sử dụng điều hòa tủ điện nếu cần thiết.
Lỗi 3: Đặt biến tần gần nguồn nhiệt khác (biến áp, cuộn kháng, contactor công suất lớn)
Hậu quả: Nhiệt độ tăng cao gây ảnh hưởng đến hiệu suất biến tần.
Cách khắc phục: Bố trí thiết bị tỏa nhiệt xa biến tần hoặc có tấm chắn nhiệt.
Lỗi 4: Lắp biến tần trong tủ điện kín, không có lỗ thoát khí
Hậu quả: Nhiệt bị giữ lại trong tủ, làm giảm tuổi thọ thiết bị.
Cách khắc phục: Đục lỗ thoáng khí hoặc lắp quạt tản nhiệt phù hợp.
Hy vọng bài viết này giúp bạn hiểu rõ hơn về cách bố trí và vị trí của biến tần trong tủ điện một cách khoa học và hiệu quả! Nếu bạn có bất kỳ câu hỏi nào, hãy để lại bình luận bên dưới.
