Bảng Excel Tính Toán Nối Đất Bảo Vệ Hệ Thống Điện Nhẹ

Thiết Kế Nối Đất Bảo Vệ là rất quan trọng để bảo vệ an toàn cho người, hệ thống thiết bị khỏi hiện tượng rò điện, phòng điện.
Các thông số cần thu thập trước khi tính toán, thiết kệ nối đất bảo vệ:
– Khảo sát đo diện trở đất ở khu vực thiết kế (field soil resistivity)
– Xem yêu cầu thiết kế là nhiu Ohm thì đạt
– Theo địa hình chọn kiểu bãi tiếp địa: 3-Point-Star, 4-Point-Star, 6-Point-Star, 8-Point-Star, Ring (vòng tròn), Thẳng (Vertial, Horizontal)
– Dựa theo dòng rò thiết kế của tủ cấp điện để tính chọn tiết diện cáp hay tiết diện bản đồng
Sau đó dựa vào bảng tính: Nhập các thông số trở đất, chiều dài cáp, loại cọc tiếp địa (dài, đường kính). Ta tính được trở đất. Theo yêu cầu trở nhiu thì ta dò ra chiều dài cáp và số lượng cọc đồng cần thiết.

Thiết Kế Nối Đất Bảo Vệ Hệ Thống Điện[ Link Google Driver ] Bảng Excel Tính Toán Nối Đất Bảo Vệ

– Tài liệu Hướng dẫn.
– Bảng tính Excel – Thiết Kế Nối Đất Bảo Vệ Cho Hệ Thống Điện Nhẹ

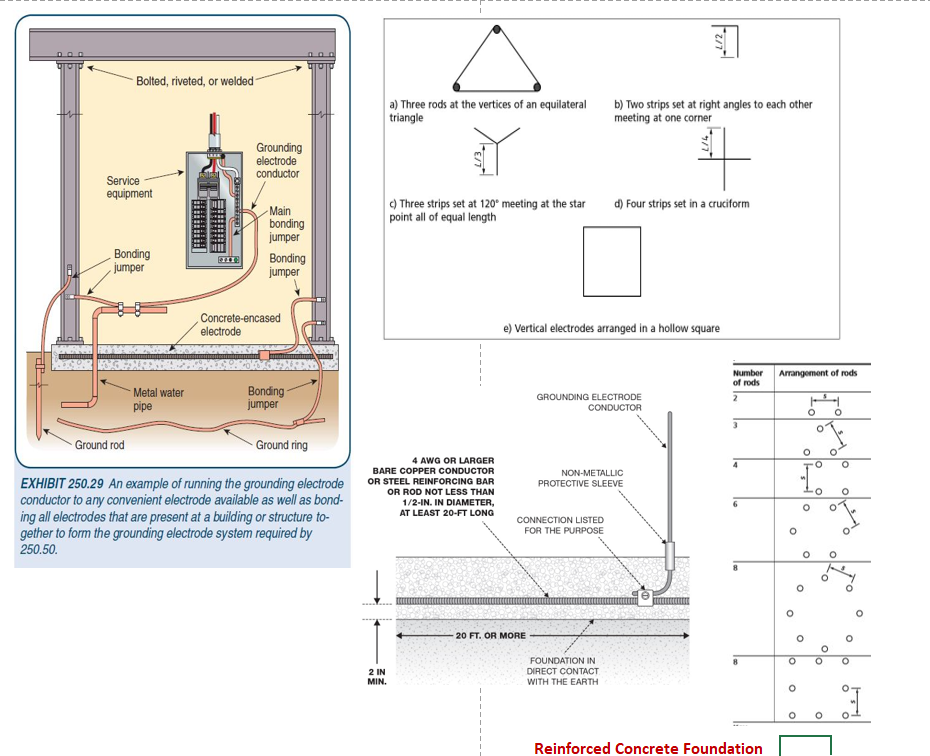

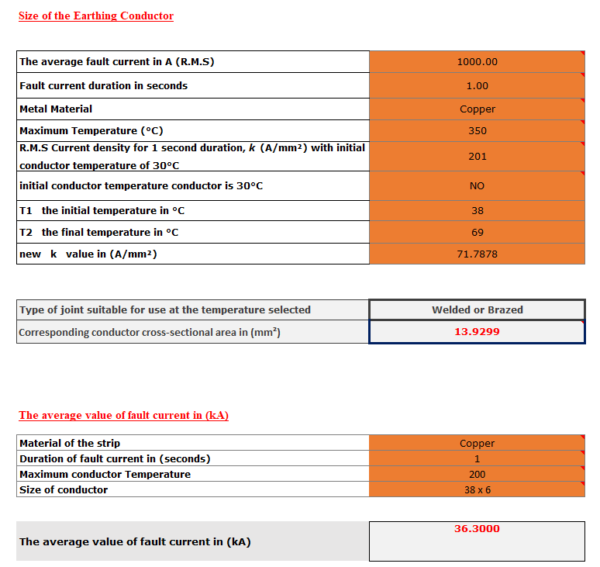

  • Một số hình ảnh minh họa:

    Bảng Excel Tính Toán Nối Đất Bảo Vệ Hệ Thống Điện Nhẹ

Thiết Kế Nối Đất Bảo Vệ

Bảng Excel Tính Toán Nối Đất Bảo Vệ

Bảng Excel Tính Toán Nối Đất Bảo Vệ
