Để đấu nối đầu vào cho PLC Siemens S7-1200 chính xác, trước tiên bạn cần hiểu rõ về mã hiệu của PLC, vì các loại PLC khác nhau có đặc điểm đấu nối khác nhau.

+ AC/DC/RLY: PLC sử dụng nguồn cấp AC, đầu vào DC và đầu ra dạng rơ-le.

+ DC/DC/RLY: PLC sử dụng nguồn cấp DC, đầu vào DC và đầu ra dạng rơ-le.

+ DC/DC/DC: PLC sử dụng nguồn cấp DC, đầu vào DC và đầu ra transistor (chân ra tín hiệu logic 24VDC hoặc 12VDC thay vì rơ-le).



2. Cách đấu nguồn cho PLC Siemens S7-1200

Có hai cách để cấp nguồn cho PLC Siemens S7-1200, tùy vào loại nguồn cấp mà bạn sử dụng:



2.1. Cấp Nguồn AC

Đối với PLC sử dụng nguồn AC, ở góc trên bên trái của PLC, bạn sẽ thấy hai chân ký hiệu L1 và N. Bạn chỉ cần cấp nguồn AC vào hai chân này.

Lưu ý quan trọng: Để tránh việc cấp sai nguồn, hãy kiểm tra kỹ các thông số nguồn được ghi trên nhãn của PLC. Nếu PLC sử dụng nguồn 24VDC mà bạn cấp 220VAC vào, PLC sẽ bị hư hỏng ngay lập tức. Điều này có thể gây cháy nổ, hư hỏng thiết bị và nguy hiểm đến người sử dụng.



2.2. Cấp Nguồn DC

Đối với PLC sử dụng nguồn DC, bạn sẽ thấy hai chân ký hiệu L+ và M ở góc trên bên trái của PLC. Bạn cần cấp nguồn +24VDC vào chân L+ và 0VDC vào chân M.

Lưu ý quan trọng: Trước khi cấp nguồn vào PLC, hãy luôn kiểm tra điện áp thực tế bằng VOM (máy đo điện áp) để đảm bảo nguồn cung cấp chính xác. Việc cấp sai điện áp có thể làm hỏng PLC và các thiết bị kết nối.



3. Cách đấu nối đầu vào PLC Siemens S7-1200

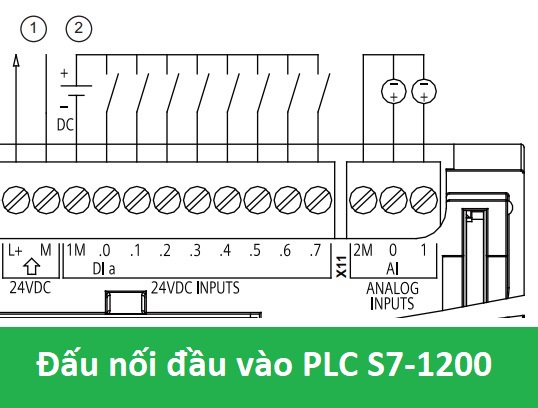

Cách đấu nối đầu vào PLC Siemens S7-1200 thì giống nhau với tất cả các loại CPU. Sơ đồ đấu nối:

Sơ đồ hướng dẫn cách đấu nối đầu vào PLC Siemens S7-1200



Chân 1M (chân chung) là điểm kết nối dùng để quy định kiểu đấu dây của ngõ vào. Cách đấu nối sẽ như sau:

+ Khi nối chân 1M vào nguồn 0V của nguồn DC, bạn sẽ cần dùng nguồn +DC để kích ngõ vào.

+ Ngược lại, nếu bạn nối chân +DC vào chân 1M, thì bạn cần sử dụng 0V để kích ngõ vào.



Một Số Lưu Ý Khi Đấu Nối Cảm Biến

PLC Siemens S7-1200 có khả năng tương thích với nhiều loại cảm biến, ví dụ như cảm biến tiệm cận, cảm biến quang, cảm biến điện dung, và encoder (cảm biến đo tốc độ). Tuy nhiên, cần phải lưu ý một số điểm sau khi đấu nối các cảm biến:

+ Nguồn nuôi cảm biến: Trên PLC Siemens S7-1200 có sẵn các chân L+ và M để cấp nguồn cho cảm biến. Tuy nhiên, nguồn này có dòng điện hạn chế, chỉ phù hợp cấp cho những cảm biến có công suất thấp (thường là cảm biến tiệm cận, cảm biến quang). Nếu cảm biến của bạn có yêu cầu dòng điện cao hơn, bạn cần sử dụng nguồn ngoài.

+ Chọn đúng kiểu đấu dây: Đối với các cảm biến điện dung, quang học hay encoder, bạn cần phải tham khảo tài liệu hướng dẫn của nhà sản xuất cảm biến để chọn đúng kiểu đấu dây. Sự kết hợp chính xác giữa loại cảm biến và sơ đồ đấu nối của PLC là rất quan trọng để đảm bảo hoạt động ổn định.

+ Cảm biến và tín hiệu đầu vào: Các cảm biến thường cung cấp tín hiệu số (0 hoặc 1). Vì vậy, việc kết nối các cảm biến với đầu vào của PLC cần phải đảm bảo rằng tín hiệu của cảm biến tương thích với đầu vào của PLC. Các cảm biến có thể cung cấp tín hiệu nguồn (DC) hoặc tín hiệu rơ-le (NO/NC), và bạn cần biết cách điều chỉnh mức điện áp và dòng điện sao cho phù hợp.



4. Cài Đặt và Kiểm Tra

Sau khi hoàn tất việc đấu nối, bạn cần kiểm tra lại các kết nối và cài đặt phần mềm trên PLC Siemens S7-1200 để đảm bảo mọi thứ hoạt động như mong đợi. Sau đây là một số bước cần lưu ý:

+ Kiểm tra các kết nối: Sử dụng một đồng hồ đo điện (VOM) để kiểm tra lại tất cả các đầu vào và đầu ra, đảm bảo không có sự cố về đấu nối.

+ Cài đặt phần mềm: Sử dụng TIA Portal (hoặc software phù hợp) để cấu hình các đầu vào và đầu ra của PLC. Phần mềm này sẽ giúp bạn kiểm tra trạng thái của các tín hiệu và điều chỉnh các thông số nếu cần thiết.

+ Chạy thử: Trước khi đưa vào hoạt động chính thức, bạn nên chạy thử các chương trình và kiểm tra xem PLC có phản hồi đúng với tín hiệu đầu vào không.

Lưu ý: trên plc có sẵn chân L+ và M dùng để nuôi cảm biến, tuy nhiên nguồn này có dòng ngõ ra khá hạn chế nên bạn chỉ được phép sử dụng để cấp nguồn nuôi cho một số loại cảm biến thu thụ dòng ở mức thấp.



5. Những Lưu Ý Quan Trọng Khi Làm Việc Với PLC Siemens S7-1200

+ Đọc kỹ tài liệu hướng dẫn: Đọc kỹ tài liệu hướng dẫn của nhà sản xuất PLC và cảm biến trước khi thực hiện đấu nối. Điều này giúp bạn tránh những sai sót và tiết kiệm thời gian.

+ Kiểm tra lại kết nối nguồn: Việc đấu nối sai nguồn là một trong những nguyên nhân chính gây hư hỏng PLC. Hãy chắc chắn rằng bạn cấp đúng nguồn vào PLC.

+ Cẩn thận với cảm biến nguồn thấp: Nếu bạn sử dụng nguồn từ PLC để nuôi cảm biến, chỉ nên cấp nguồn cho những cảm biến có công suất thấp. Cảm biến có công suất cao nên sử dụng nguồn ngoài.

+ An toàn điện: Luôn tuân thủ các quy tắc an toàn điện khi làm việc với PLC và các thiết bị điện tử. Điều này không chỉ giúp bảo vệ thiết bị mà còn đảm bảo sự an toàn cho người sử dụng.
