QUY TRÌNH 5 BƯỚC THIẾT KẾ VÀ CÁCH ĐI DÂY TRONG TỦ ĐIỆN
Thiết kế tủ điện công nghiệp là một công việc phức tạp, yêu cầu sự tỉ mỉ và kỹ năng chuyên môn. Đặc biệt, đối với những người mới bắt đầu, việc nắm bắt quy trình thiết kế và đi dây có thể gặp không ít khó khăn.
Bài viết này sẽ giúp bạn làm quen với quy trình 5 bước cơ bản trong thiết kế tủ điện, từ việc tính toán các thông số kỹ thuật cho đến cách đi dây sao cho hiệu quả và an toàn, giúp bạn xây dựng được những tủ điện chất lượng và vận hành ổn định.

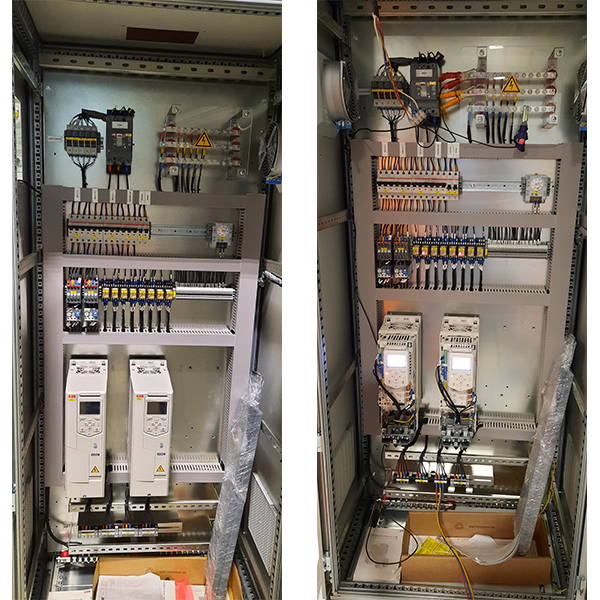

Hình ảnh tủ điện đang được sử dụng trong công nghiệp
5 BƯỚC THIẾT KẾ VÀ CÁCH ĐI DÂY TRONG TỦ ĐIỆN CÔNG NGHIỆP
Bước 1: Lên phương án, bóc tách, tính toán và lựa chọn thiết bị phù hợp
Trước khi bắt tay vào thiết kế tủ điện, bước đầu tiên là tính toán kỹ lưỡng các thông số kỹ thuật để lựa chọn các thiết bị điện phù hợp. Điều này không chỉ đòi hỏi khả năng tính toán chính xác mà còn cần phải cân đối giữa yếu tố kỹ thuật và kinh tế. Việc lựa chọn thiết bị quá cao cấp hoặc thừa so với nhu cầu sẽ làm tăng chi phí sản phẩm mà không cần thiết.
Lựa chọn thiết bị đúng công suất: Các thiết bị như cầu chì, công tắc, rơ le, hoặc biến tần cần phải tương thích với nhu cầu thực tế của hệ thống.

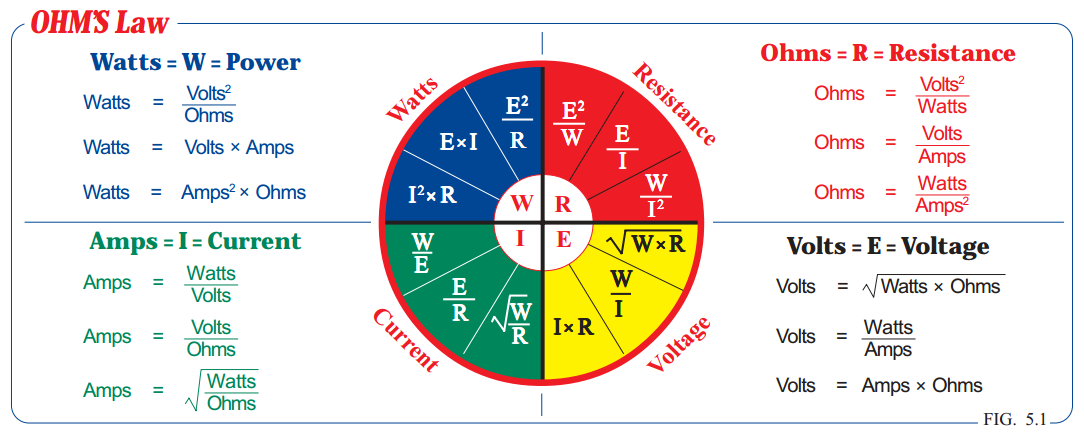

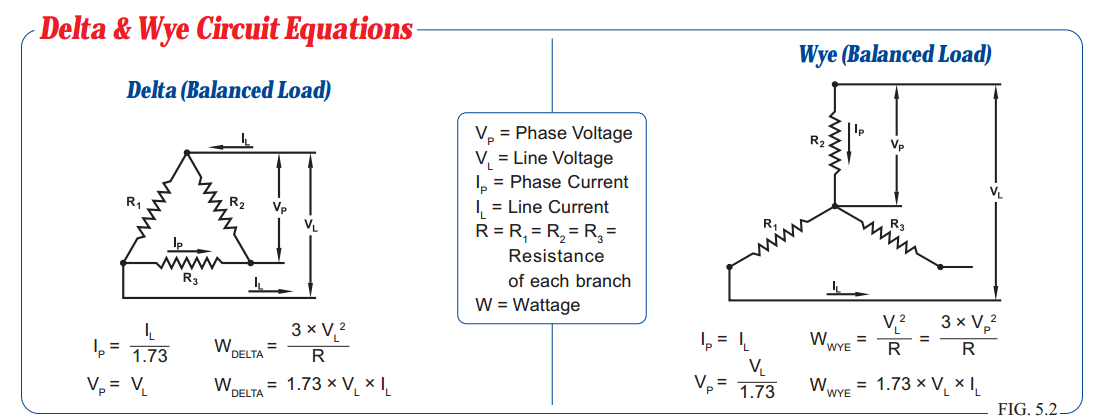

Các công thức ứng dụng trong ngành điện công nghiệp
Bước 2: Vẽ sơ đồ bố trí thiết bị và sơ đồ nguyên lý hoạt động
Sau khi tính toán các thông số và lựa chọn thiết bị, bước tiếp theo là lập sơ đồ bố trí thiết bị và sơ đồ nguyên lý hoạt động của tủ điện. Sơ đồ này không chỉ cần đầy đủ các tính năng mà còn phải tối ưu để giảm thiểu chi phí vật tư và đơn giản hóa quá trình lắp đặt.
Lưu ý về sự thay đổi trong tương lai: Trong quá trình thiết kế, bạn cần tính đến khả năng mở rộng hoặc thay đổi hệ thống trong tương lai, giúp tủ điện dễ dàng thay đổi khi cần thiết.

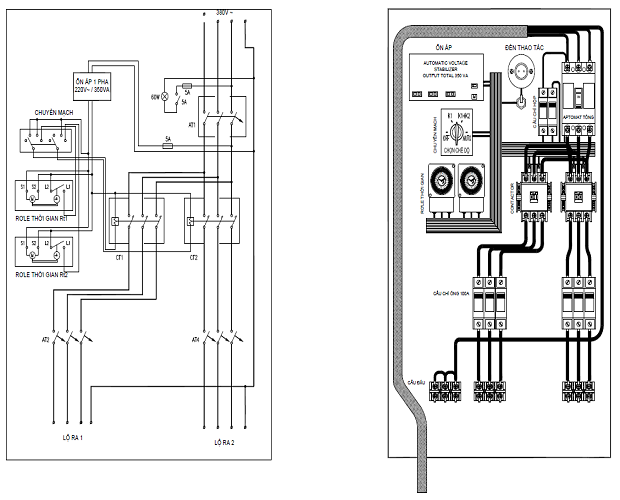

Sơ đồ đầu nối tủ điện
Bước 3: Gia công và lắp đặt phần vỏ tủ
Khi đã có bản vẽ thiết kế, bước tiếp theo là gia công và lắp đặt phần vỏ tủ điện. Lựa chọn vỏ tủ phù hợp và chất liệu chịu được môi trường làm việc của hệ thống là rất quan trọng.
Lắp đặt thiết bị trong tủ: Các thiết bị cần được sắp xếp hợp lý để đảm bảo thuận tiện trong quá trình vận hành và bảo trì. Chú ý đến các thiết bị như đèn báo nguồn, đồng hồ đo, nút nhấn, công tắc và các bộ điều khiển, sao cho dễ sử dụng và thao tác.
Hình ảnh: Lớp Thiết kế và lắp đặt tủ điện tại PLCTECH
Bước 4: Sắp xếp các thiết bị bên trong tủ
Việc sắp xếp các thiết bị cần được tổ chức thành từng nhóm rõ ràng:
+ Nhóm điều khiển: Các thiết bị như rơ le bảo vệ, rơ le trung gian, cảm biến và bộ điều khiển có thể đặt gần nhau, thường ở góc phía trên cùng của tủ.
+ Nhóm khí cụ điện: Các thiết bị đóng cắt như aptomat, contactor, khởi động từ nên được đặt ở hàng phía dưới để tiện cho việc thao tác và bảo trì.
+ Vị trí aptomat tổng: Aptomat tổng cần đặt ở vị trí dễ tiếp cận, thường là ở trung tâm hoặc góc cao bên trái của tủ.
Học viên PLCTECH đang thực hành trong lớp tủ điện
Bước 5: Đấu dây dẫn điện trong tủ điện
Đấu dây là công đoạn quan trọng trong thiết kế tủ điện, yêu cầu sự cẩn thận và chính xác cao. Dây dẫn cần được sắp xếp gọn gàng và khoa học để dễ dàng bảo trì và tránh các lỗi kết nối trong quá trình sử dụng.
+ Phân loại dây dẫn: Dây tín hiệu cần được bảo vệ chống nhiễu (chẳng hạn dây encoder, dây truyền thông). Các dây dẫn phải được phân màu và đánh số để thuận tiện trong việc kiểm tra và sửa chữa sau này.
+ Nguyên tắc đi dây: Dây mạch động lực nên được đấu nối trước, sau đó là dây mạch điều khiển. Dây của mạch điều khiển và mạch lực cần phải đi vuông góc với nhau và tuân thủ tiêu chuẩn để tránh nhiễu và chập mạch.

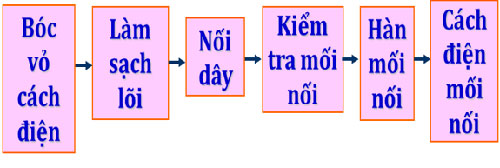

Quy trình nối dây dẫn điện
Cuối cùng, sau khi hoàn thành việc đấu nối dây điện trong tủ, hãy kiểm tra toàn bộ hệ thống một cách kỹ lưỡng trước khi cấp nguồn điện cho tủ. Việc chạy thử không tải giúp phát hiện các sai sót trước khi đưa vào vận hành chính thức.
Lời kết
Hy vọng qua bài viết này, bạn đã nắm được quy trình thiết kế và cách đi dây trong tủ điện công nghiệp. Việc thực hiện các bước này một cách khoa học sẽ giúp nâng cao hiệu quả và độ tin cậy của hệ thống. Chúc các bạn thành công trong công việc thiết kế và lắp đặt tủ điện.
