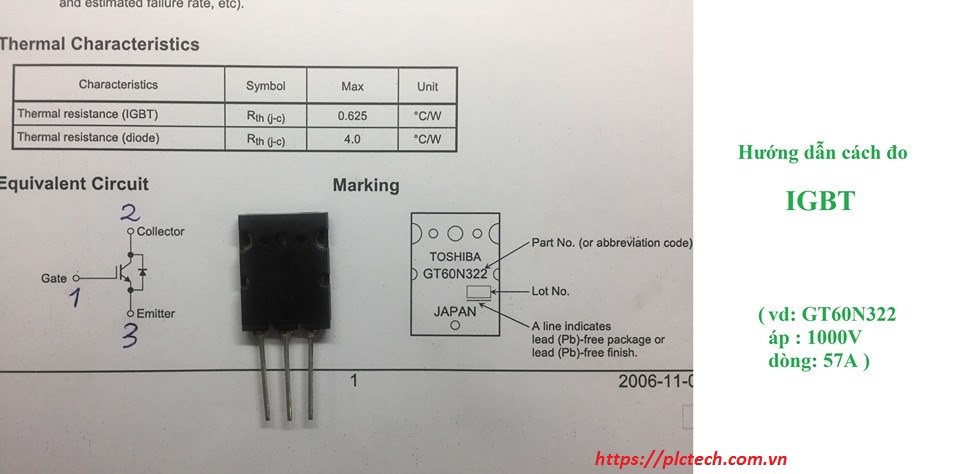

Hướng Dẫn Đo IGBT – Ứng Dụng Đo Kiểm Tra Biến Tần

Ở bài viết này, Chúng ta cùng tìm hiểu cách đo IGBT – Ứng dụng Kiểm tra biến tần.

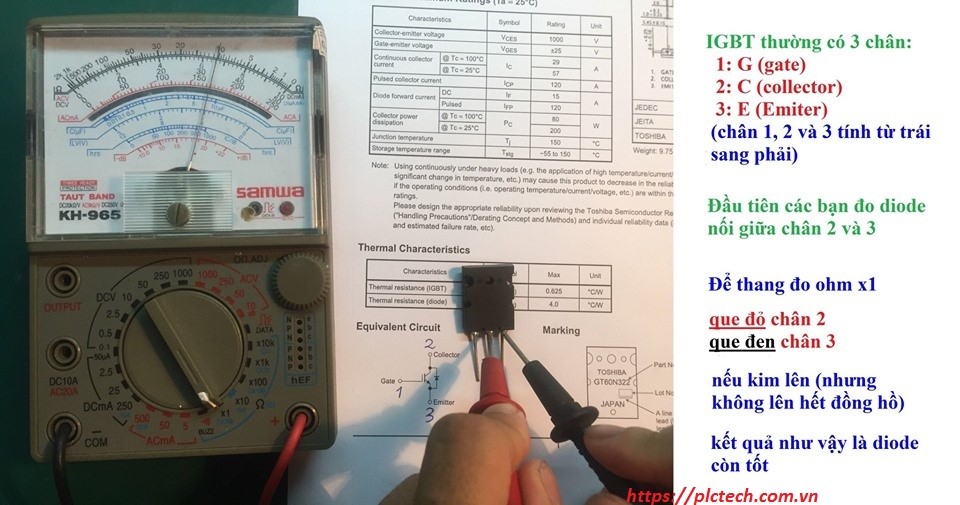

Bước 1: Đo Diode nối giữa chân 2 và 3.

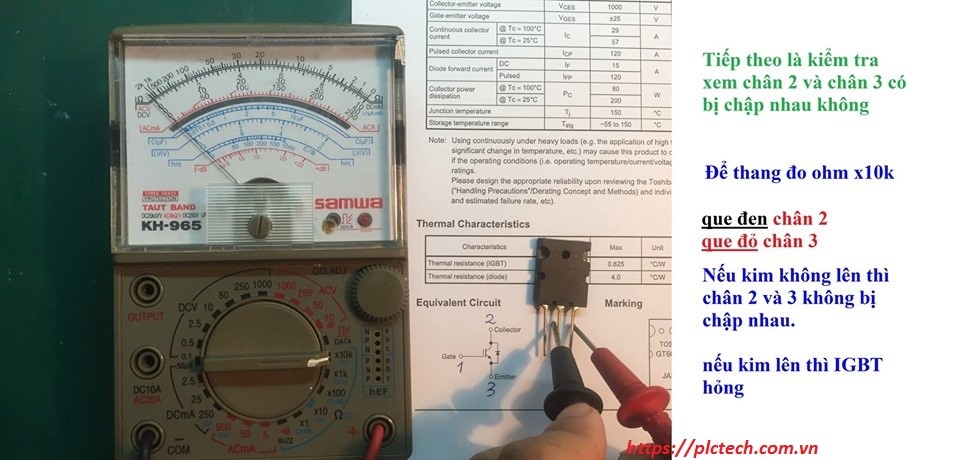

Bước 2: Kiểm tra chân 2 và chân 3 có bị chập nhau hay không?

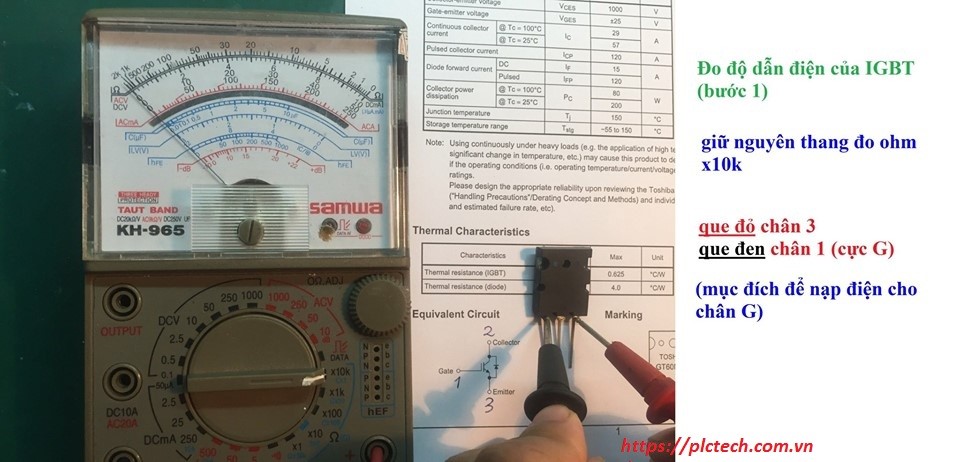

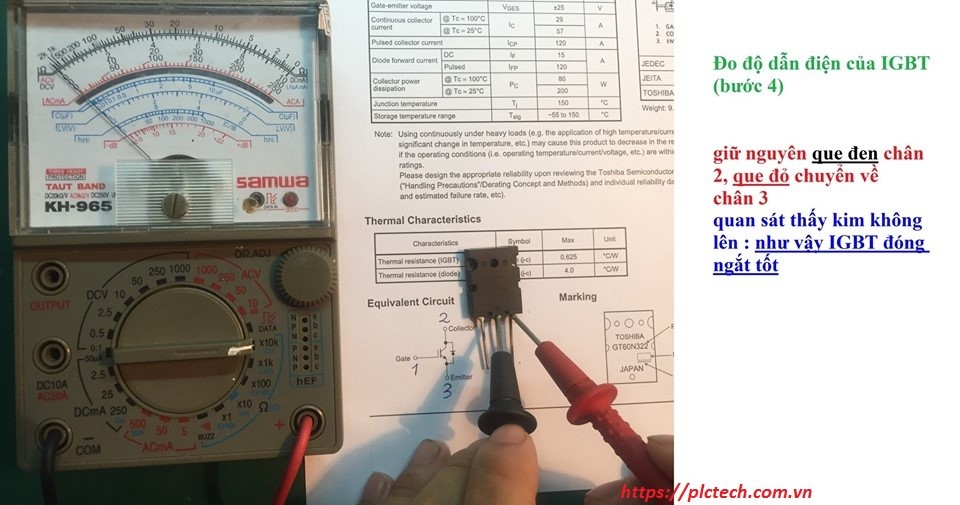

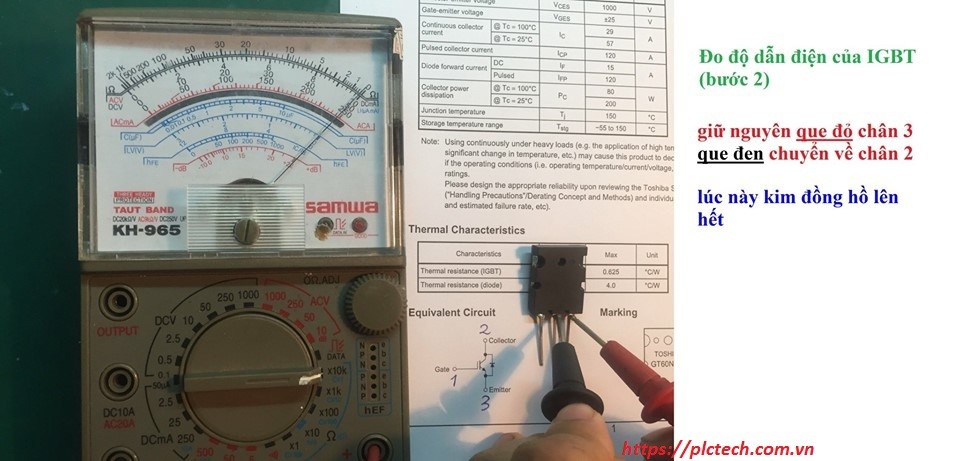

Bước 3: Đo độ dẫn điện của IGBT

Bước 4:

Bước 5:

Bước 6:

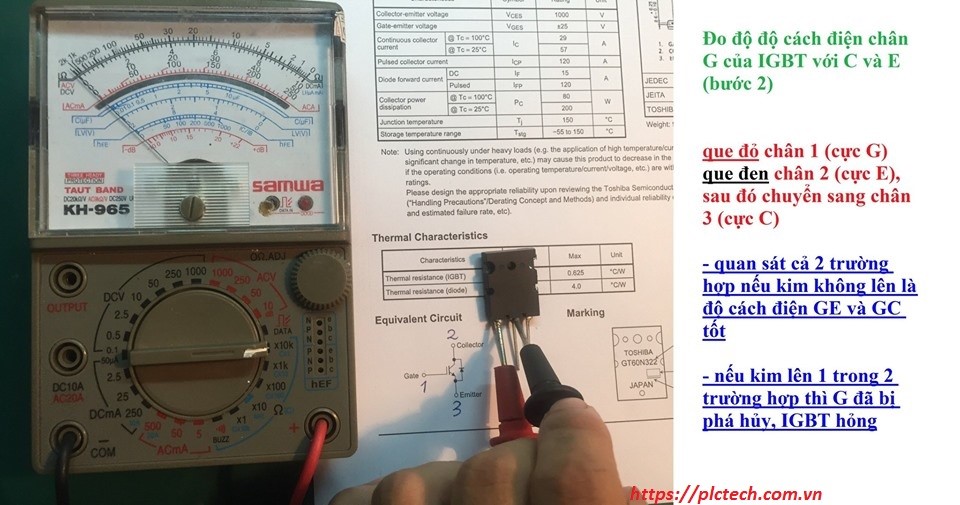

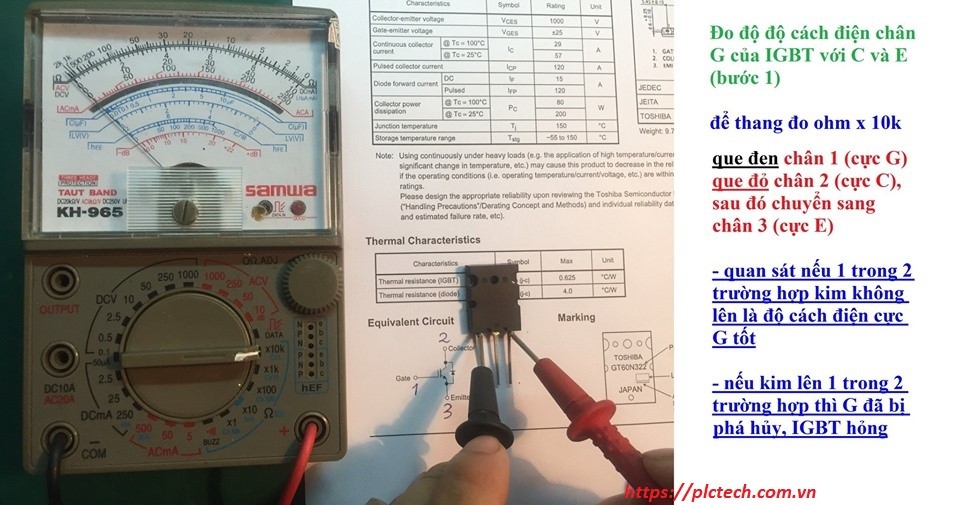

Bước 7: độ cách điện chân G của IGBT với C và E

Bước 8:
