ĐIỆN ÁP DÂY LÀ GÌ? PHÂN BIỆT ĐIỆN ÁP DÂY VÀ ĐIỆN ÁP PHA
Khi làm việc với các hệ thống điện, đặc biệt là trong các ứng dụng công nghiệp, chắc hẳn bạn đã gặp phải những thuật ngữ như điện áp dây và điện áp pha. Những khái niệm này tưởng chừng như đơn giản, nhưng lại là yếu tố quan trọng quyết định hiệu suất và an toàn của các thiết bị điện.
Trong bài viết này, Tự Động Hóa PLCTECH sẽ cùng bạn khám phá và làm rõ hai khái niệm về điện áp dây và điện áp pha. Từ đó bạn không chỉ nắm bắt kiến thức cơ bản mà còn áp dụng vào thực tế một cách hiệu quả.

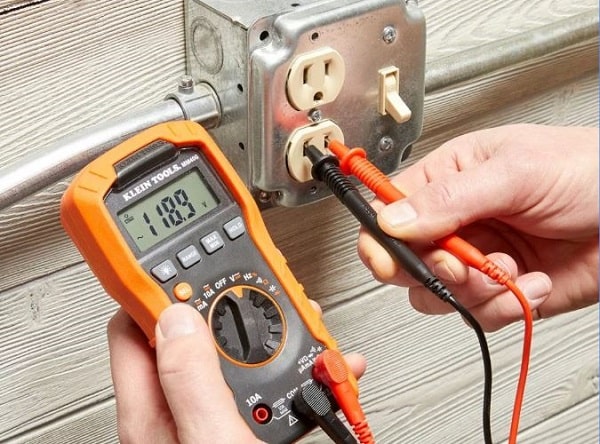

Đo điện áp dây và điện áp pha bằng đồng hồ vạn năng
Điện Áp Là Gì?
Điện áp, hay còn gọi là hiệu điện thế, là công thực hiện để di chuyển một hạt điện tích trong trường tĩnh điện từ điểm này đến điểm kia. Hiệu điện thế có thể đại diện cho nguồn năng lượng (lực điện), sự mất đi năng lượng hoặc năng lượng lưu trữ (giảm thế).
Nói một cách đơn giản, điện áp là sự chênh lệch về điện thế giữa hai điểm mà chúng ta cần đo hay so sánh.
Thông thường, người ta thường đo điện áp tại một điểm trên dây dẫn hay thiết bị dùng điện, so với điểm gắn với đất (dây trung tính), với điện thế bằng 0V.
Ký hiệu của điện áp hay hiệu điện thế là V hoặc U. Đơn vị tính là V (Voltage – Vôn)
Dựa trên khái niệm trên, công thức đơn giản để tính điện áp giữa hai điểm A và B là:
V(AB) = V(A) – V(B)
Khi tính điện áp tại một điểm duy nhất, công thức tính là:
V = U = I x R
Trong đó:
+ I: là cường độ dòng điện (Đơn vị tính là A – Ampe)
+ R: là điện trở (đơn vị tính là Ôm)
Điện Áp Dây là Gì?
Điện áp dây (hay V dây hoặc V line) là điện áp giữa hai dây pha trong hệ thống điện ba pha. Cụ thể, điện áp dây là điện áp giữa các pha như sau:
+ Điện áp giữa Pha A và Pha B: U dây = 380VAC
+ Điện áp giữa Pha A và Pha C: U dây = 380VAC
+ Điện áp giữa Pha B và Pha C: U dây = 380VAC
Lưu ý: Điện áp dây trong hệ thống điện 3 pha thông thường là 380VAC, và đây là điện áp giữa các pha trong hệ thống điện công nghiệp.

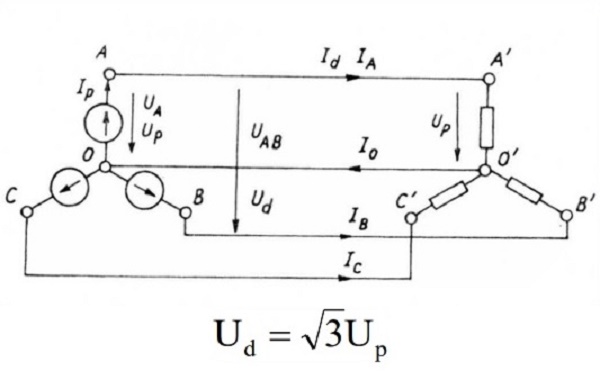

Điện áp dây là gì?
Điện Áp Pha Là Gì?
Điện áp pha (hay V pha) là điện áp giữa một dây pha và dây trung tính (N). Cụ thể:
+ Điện áp giữa Pha A và Dây Trung Tính: U pha = 220VAC
+ Điện áp giữa Pha B và Dây Trung Tính: U pha = 220VAC
+ Điện áp giữa Pha C và Dây Trung Tính: U pha = 220VAC
Lưu ý: Điện áp pha trong hệ thống điện 3 pha thông thường là 220VAC, và đây là điện áp giữa một pha và dây trung tính trong các hệ thống điện dân dụng.
Điện áp pha là gì?
Phân Biệt Điện Áp Dây và Điện Áp Pha
Mặc dù điện áp dây và điện áp pha có nhiều điểm tương đồng, nhưng có một sự khác biệt quan trọng cần lưu ý:
+ Điện Áp Dây là điện áp giữa hai pha trong hệ thống, và giá trị này luôn lớn hơn Điện Áp Pha. Trong hệ thống điện 3 pha, điện áp dây thường là 380VAC, trong khi điện áp pha chỉ là 220VAC.
+ Lý do tại sao điện áp dây lớn hơn điện áp pha là do các pha trong hệ thống điện 3 pha lệch pha với nhau 120 độ. Do đó, điện áp dây là hiệu ứng tổng hợp của các điện áp pha, tạo ra giá trị cao hơn.
Ứng Dụng Thực Tiễn
Việc hiểu rõ sự khác biệt giữa Điện Áp Dâyvà Điện Áp Pharất quan trọng trong việc thiết kế và vận hành các hệ thống điện:
+ Khi bạn lắp đặt một động cơ điện 3 pha, động cơ có thể yêu cầu 380V (điện áp dây) để hoạt động hiệu quả. Nếu chỉ đo điện áp pha 220V, động cơ sẽ không hoạt động như mong đợi, hoặc thậm chí có thể không khởi động được.
+ Điện áp pha thường được sử dụng trong các thiết bị điện dân dụng, trong khi điện áp dây chủ yếu được sử dụng trong các ứng dụng công nghiệp, nơi các thiết bị cần công suất lớn.
Kết Luận
Hiểu rõ sự khác biệt giữa điện áp dây và điện áp pha là điều cần thiết để làm việc hiệu quả và an toàn trong hệ thống điện 3 pha. Điện áp dây thường được sử dụng trong công nghiệp, còn điện áp pha dùng trong thiết bị dân dụng. Nắm vững các khái niệm này giúp bạn thực hiện phép đo chính xác và tối ưu hóa hệ thống điện.
