HƯỚNG DẪN CÀI ĐẶT BỘ ĐIỀU KHIỂN NHIỆT ĐỘ AUTONICS TC SERIES
Bộ điều khiển nhiệt độ Autonics TC Series được sử dụng để đo và kiểm soát nhiệt độ trong nhiều hệ thống máy móc và tự động hóa công nghiệp. Để thiết bị hoạt động ổn định, việc đấu nối và cài đặt đúng các thông số theo yêu cầu của hệ thống là rất quan trọng.
Trong bài viết này, PLCTECH hướng dẫn cài đặt bộ điều khiển nhiệt độ Autonics TC Series từ bước chuẩn bị, đấu nối đến thiết lập các thông số cơ bản và kiểm tra hoạt động sau khi cài đặt.
📑 Nội dung bài viết
- Bộ Điều Khiển Nhiệt Độ Autonics TC Series Là Gì?
- Chuẩn Bị Trước Khi Cài Đặt Bộ Điều Khiển Nhiệt Độ Autonics TC Series
- Hướng Dẫn Cài Đặt Bộ Điều Khiển Nhiệt Độ Autonics TC Series
- Kiểm Tra Hoạt Động Sau Khi Cài Đặt
- Những Lưu Ý Khi Sử Dụng Autonics TC Series
- Câu Hỏi Thường Gặp Về Bộ Điều Khiển Nhiệt Độ Autonics TC Series
Bộ Điều Khiển Nhiệt Độ Autonics TC Series Là Gì?
Bộ điều khiển nhiệt độ Autonics TC Series là thiết bị được sử dụng để đo, hiển thị và kiểm soát nhiệt độ trong các hệ thống máy móc và dây chuyền sản xuất. Thiết bị nhận tín hiệu từ cảm biến nhiệt độ, so sánh với giá trị cài đặt và điều khiển ngõ ra nhằm duy trì nhiệt độ theo yêu cầu.
Tùy từng model, bộ điều khiển có thể hỗ trợ các loại cảm biến, phương thức điều khiển và ngõ ra khác nhau. Vì vậy, trước khi cài đặt cần xác định chính xác model đang sử dụng và đối chiếu thông số kỹ thuật của thiết bị.
Đặc điểm chung bộ điều khiển nhiệt độ Autonics
– Bộ điều khiển nhiệt độ Autonics TC/TC có chức năng tự điều chỉnh PID kép: Điều khiển PID đáp ứng tốc độ cao để nhanh chóng đạt được giá trị mong muốn, điều khiển PID đáp ứng tốc độ chậm nhằm giảm thiểu độ vọt dốc cho dù tính đáp ứng có hơi chậm.
– Độ chính xác hiển thị cao: ±0.3% ( Theo giá trị F.S của từng loại ngõ vào).
– Có 2 chế độ điều khiển Auto-tuning hai bước.
– Có nhiều loại ngõ vào (Chức năng lựa chọn 13 loại ngõ vào): Chức năng lựa chọn cảm biến nhiệt độ, điện áp và dòng điện.
– Bộ điều khiển nhiệt độ Autonics TC/TC có nhiều ngõ ra phụ: Bao gồm LBA, SBA, 7 loại ngõ ra Alarm và 4 loại chức năng tùy chọn cảnh báo, ngõ ra truyền dữ liệu PV (4-20mADC), ngõ ra truyền thông RS485.
– Hiển thị dấu thập phân cho ngõ vào Analog.
– Ứng dụng bộ điều khiển nhiệt độ Autonics TC/TC: Sử dụng để điều khiển nhiệt độ trong các lò nhiệt, máy đúc nhựa, công nghiệp giấy, gỗ, hóa chất, linh kiện điện tử, chế biến thực phẩm.
Thông số kỹ thuật
| Kích thước | H48xW48, H36xW72, H72xW72, H48xW96, H96xW48, H96xW96 |
| Hiển thị | Hiển thị Led 7 đoạn (màu đỏ), hiển thị khác (màu xanh lá, vàng, đỏ) |
| Nguồn cấp | 100-240VAC 50/60Hz, 24VAC 50/60HZ, 24-48VDC, ±10% |
| Ngõ vào | RTD: DPt100Ω, Cu 50Ω (điện trở dây cho phép max. 5Ω trên một dây) Can nhiệt: K(CA), J(IC), L(IC) |
| Ngõ ra | Ngõ ra điều khiển – Rơ le: 250VAC 3A 1a – Bán dẫn: 12VDC ±2V Max. 20mA Ngõ ra phụ – Ngõ ra rơ le AL1, AL2: 250VAC 1A 1a (※TC4SP, TC4Y chỉ có AL1.) |
| Chu kỳ lấy mẫu | 100ms |
| Phương pháp điều khiển | ON/OFF và P, PI, PD, PID |
| Tính năng | Hoạt động cảnh báo Cảnh báo đứt, hỏng cảm biến Cảnh báo đứt vòng lặp (LBA) Ngõ ra lái SSR Điều chỉnh tự động Hiệu chỉnh ngõ vào Bộ lọc số ngõ vào Lựa chọn phương thức điều khiển Độ trễ Lựa chọn đơn vị nhiệt độ Reset bằng tay Chức năng Gia nhiệt/Làm mát MV ngõ ra điều khiển khi đường dây cảm biến ngõ vào bị đứt Phím ngõ vào số Giới hạn cao/thấp SV Cài đặt khóa Cách thức kết nối ngõ ra |
| Truyền thông | RS485 (Truyền dữ liệu PV/SV transmission, cài đặt SV) |
| Kiểu đấu nối | Cầu đấu, đế 11 chân |
| Kiểu lắp đặt | Lắp trên cánh tủ, bắt vít trên tủ điện |
| Phụ kiện | Gá lắp cánh tủ, đế (mua rời) |
| Cấp bảo vệ | – |
| Tiêu chuẩn | CE, UL (Trừ loại nguồn cấp AC/DC), RoHS (TC4S) |

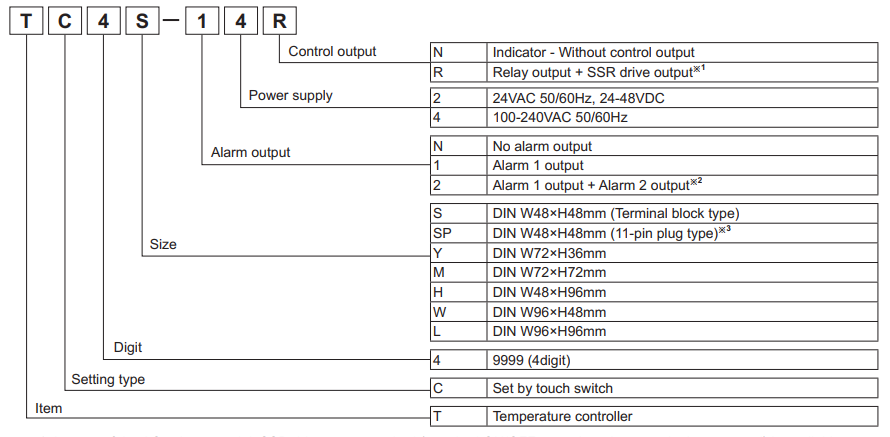

Sơ đồ chọn mã

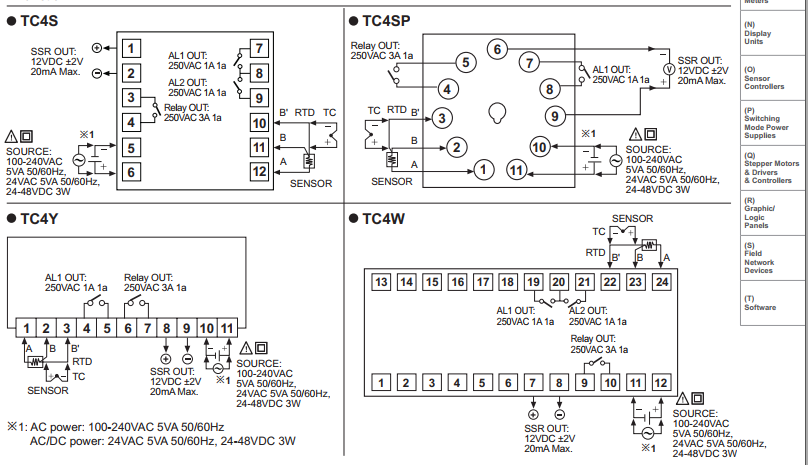

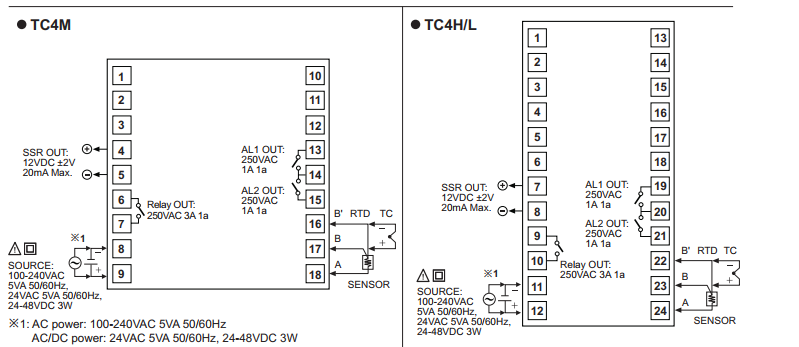

Sơ đồ đấu nối đồng hồ Autonics TC Series
Các bạn download hướng dẫn cài đặt bộ điều khiển nhiệt độ Autonics TC Series tại đây:
Hướng dẫn cài đặt bộ điều khiển nhiệt độ
Chuẩn Bị Trước Khi Cài Đặt Bộ Điều Khiển Nhiệt Độ Autonics TC Series
Trước khi tiến hành cài đặt, cần kiểm tra model của bộ điều khiển, nguồn cấp, loại cảm biến nhiệt độ và thiết bị được kết nối ở ngõ ra. Việc xác định đúng các thông số này giúp hạn chế lỗi trong quá trình đấu nối và cài đặt.
Ngoài ra, nên chuẩn bị sơ đồ đấu dây hoặc tài liệu hướng dẫn của đúng model Autonics TC Series. Các vị trí chân kết nối và thông số cài đặt có thể khác nhau giữa các model, do đó không nên áp dụng một sơ đồ chung cho tất cả thiết bị.
Hướng Dẫn Cài Đặt Bộ Điều Khiển Nhiệt Độ Autonics TC Series
Kiểm Tra Và Đấu Nối Thiết Bị
Trước tiên, kiểm tra nguồn cấp và các đầu nối của bộ điều khiển theo sơ đồ của model đang sử dụng. Kết nối cảm biến nhiệt độ vào đúng ngõ vào và đấu thiết bị điều khiển ở ngõ ra theo yêu cầu của hệ thống.
Sau khi hoàn tất đấu nối, cần kiểm tra lại toàn bộ dây dẫn trước khi cấp nguồn để đảm bảo các kết nối đúng vị trí và an toàn cho thiết bị.
Cài Đặt Các Thông Số Cơ Bản
Sau khi cấp nguồn, tiến hành thiết lập các thông số cần thiết trên bộ điều khiển như giá trị nhiệt độ đặt và chế độ điều khiển. Các thông số cụ thể phụ thuộc vào từng model và yêu cầu của hệ thống.
Khi thay đổi thông số, nên thực hiện lần lượt và kiểm tra giá trị hiển thị trên bộ điều khiển để đảm bảo thiết bị nhận đúng cài đặt.
Cài Đặt Ngõ Vào Và Cảm Biến Nhiệt Độ
Loại cảm biến sử dụng phải được cài đặt phù hợp với ngõ vào của bộ điều khiển. Nếu lựa chọn sai loại cảm biến, giá trị nhiệt độ hiển thị có thể không chính xác hoặc thiết bị không nhận được tín hiệu.
Vì vậy, cần kiểm tra thông tin cảm biến và thông số hỗ trợ của đúng model Autonics TC Series trước khi thực hiện cài đặt.
Cài Đặt Ngõ Ra Điều Khiển
Ngõ ra của bộ điều khiển được sử dụng để điều khiển thiết bị gia nhiệt, làm mát hoặc thiết bị chấp hành khác tùy theo ứng dụng. Khi cài đặt cần xác định đúng loại ngõ ra và phương thức điều khiển mà hệ thống yêu cầu.
Sau khi cài đặt, nên kiểm tra trạng thái ngõ ra trong quá trình vận hành để đảm bảo bộ điều khiển phản hồi đúng theo giá trị nhiệt độ đã thiết lập.
Kiểm Tra Hoạt Động Sau Khi Cài Đặt
Sau khi hoàn tất cài đặt, tiến hành kiểm tra giá trị nhiệt độ hiển thị và khả năng nhận tín hiệu từ cảm biến. Đồng thời theo dõi hoạt động của ngõ ra khi nhiệt độ thay đổi so với giá trị cài đặt.
Nếu thiết bị hoạt động không đúng, cần kiểm tra lại nguồn cấp, đấu nối cảm biến, loại cảm biến và các thông số đã cài đặt. Với những thông số đặc thù, nên đối chiếu lại manual của đúng model đang sử dụng.
Những Lưu Ý Khi Sử Dụng Autonics TC Series
Khi sử dụng bộ điều khiển nhiệt độ Autonics TC Series, cần lựa chọn đúng model và loại cảm biến theo yêu cầu của hệ thống. Không nên sử dụng sơ đồ đấu dây hoặc thông số cài đặt của model khác khi chưa kiểm tra tài liệu kỹ thuật.
Trong quá trình vận hành, nếu cần thay đổi thông số, nên ghi nhận lại cấu hình ban đầu để thuận tiện khôi phục khi cần thiết. Đối với hệ thống công nghiệp, việc đấu nối và cài đặt cũng cần tuân thủ các yêu cầu an toàn điện của thiết bị và hệ thống.
Câu Hỏi Thường Gặp Về Bộ Điều Khiển Nhiệt Độ Autonics TC Series
1. Autonics TC Series dùng để làm gì?
Autonics TC Series là dòng bộ điều khiển nhiệt độ dùng để đo và kiểm soát nhiệt độ trong các hệ thống công nghiệp.
2. Cần chuẩn bị gì trước khi cài đặt?
Cần xác định loại cảm biến, nguồn cấp, ngõ vào và ngõ ra điều khiển phù hợp với model đang sử dụng.
3. Có cần cài đặt thông số cảm biến không?
Có. Cần lựa chọn đúng loại cảm biến và các thông số liên quan để bộ điều khiển đo nhiệt độ chính xác.
4. Sau khi cài đặt cần kiểm tra những gì?
Cần kiểm tra giá trị nhiệt độ hiển thị, tín hiệu ngõ vào và hoạt động của ngõ ra điều khiển.
5. Autonics TC Series có nhiều model khác nhau không?
Có. Thông số và cách cài đặt có thể khác nhau tùy model, vì vậy nên đối chiếu manual của thiết bị trước khi thực hiện.
