Hiểu Rõ Về Lệnh Counter Trên PLC Siemens S7 1200

LỆNH COUNTER TRÊN PLC SIEMENS S7 1200

Trong lập trình cho PLC Siemens S7-1200, đôi khi ta cần đếm số lượng các thao tác từ cảm biến bên ngoài hoặc bit phụ trên PLC. Để thực hiện việc này, ta thường sử dụng các khối hàm chức năng gọi là counter (bộ đếm), là các lệnh được tích hợp sẵn trong tập lệnh của CPU.

Trên PLC Siemens S7-1200, có sẵn 3 loại lệnh counter, với sự khác biệt chủ yếu là cách thức hoạt động của chúng: counter đếm lên, counter đếm xuống, và counter vừa đếm lên, vừa đếm xuống.

Dưới đây là mô tả chi tiết về từng lệnh counter trên PLC Siemens S7 1200:

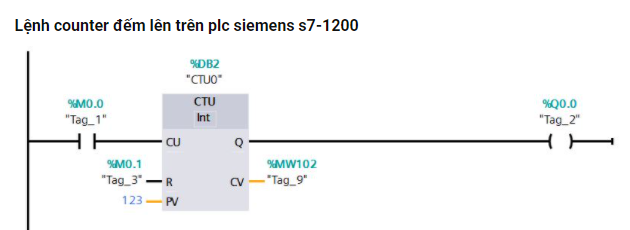

1. Lệnh Counter Đếm Lên Trên PLC Siemens S7 1200

Mô tả chi tiết:

+ CU: Ngõ vào của bộ đếm, có thể là dữ liệu dạng bit bất kỳ. Bộ đếm sẽ đếm lên khi tín hiệu ngõ vào chuyển từ 0 → 1.

+ R: Ngõ vào để reset bộ đếm. Khi tín hiệu này chuyển từ 0 → 1, bộ đếm sẽ được reset về giá trị ban đầu.

+ PV: Giá trị cài đặt của bộ đếm. Đây là giá trị mà bộ đếm sẽ đạt tới khi tín hiệu ngõ ra Q được kích hoạt.

+ Q: Ngõ ra của bộ đếm. Khi giá trị bộ đếm đạt PV, tín hiệu ngõ ra Q sẽ kích hoạt (chuyển giá trị 1).

+ CV: Giá trị hiện tại của bộ đếm, thể hiện số lượng đã đếm được.

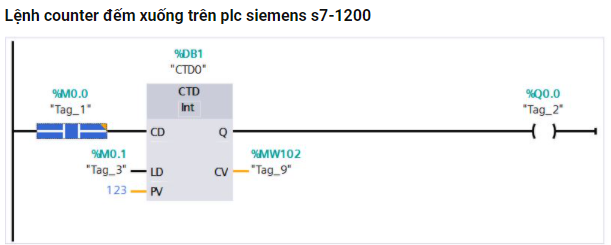

2. Lệnh Counter Đếm Xuống Trên PLC Siemens S7 1200

Mô tả chi tiết:

+ CD: Ngõ vào tín hiệu, bộ đếm sẽ đếm xuống khi tín hiệu này chuyển từ 0 → 1.

+ LD: Bit reset bộ đếm. Khi tín hiệu này chuyển từ 0 → 1, giá trị bộ đếm sẽ được thiết lập lại về giá trị PV.

+ PV: Giá trị cài đặt của bộ đếm, xác định giá trị mà bộ đếm sẽ giảm xuống.

+ Q: Ngõ ra của bộ đếm. Khi giá trị bộ đếm giảm xuống bằng 0, tín hiệu ngõ ra Q sẽ kích hoạt (chuyển giá trị 1).

+ CV: Giá trị hiện tại của bộ đếm, thể hiện số lượng đếm xuống.

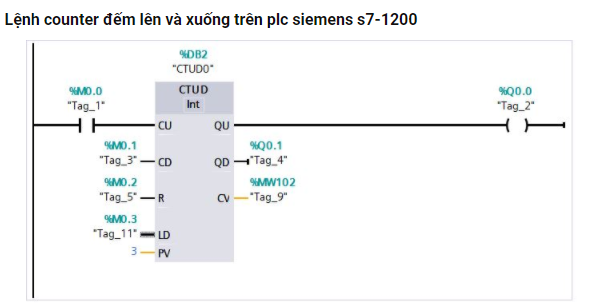

3. Lệnh Counter trên PLC Siemens S7 1200 Vừa Đếm Lên Vừa Đếm Xuống

Mô tả chi tiết :

+ CU: Ngõ vào để đếm lên.

+ CD: Ngõ vào để đếm xuống.

+ R: Chân reset bộ đếm. Khi chân này chuyển từ 0 → 1, giá trị bộ đếm sẽ được reset về 0.

+ LD: Chân reset bộ đếm về giá trị PV. Khi chân này chuyển từ 0 → 1, bộ đếm sẽ quay về giá trị PV đã cài đặt.

+ QU: Ngõ ra bật lên (1) khi giá trị bộ đếm đạt giá trị PV.

+ QD: Ngõ ra bật lên (1) khi giá trị bộ đếm giảm về 0.

+ CV: Giá trị hiện tại của bộ đếm.

Lưu ý: Đây là bộ đếm tiêu chuẩn, vì vậy tốc độ đếm xung đầu vào của nó khá thấp. Bộ đếm này chỉ có thể đếm được các tín hiệu đầu vào có tốc độ thấp. Nếu tín hiệu đầu vào có tốc độ quá cao, bộ đếm này sẽ không còn chính xác.
